I-80

O rotor I-80, altamente versátil e eficiente, é o primeiro rotor comercial de gramados esportivos com serviço total total sem escavação.
Raio 19,2 a 29,6 m
Vazão 4,59 a 13,5 m³/h
Vazão De 76,5 a 225,6 l/min
Tamanho da rosca 1½" BSP
Product Line
Rotores
  • Mecanismo de engrenagem articulada e resistente para confiabilidade e durabilidade
  • Design para serviço total na superfície (TTS)
  • Ajuste completo do arco de 70° a 360° sem reversão
  • Bocais de trajetória dupla codificados por cores

Modelos:

Modelo Descrição Adicionar à lista
I-80-04-SS-B Rotor I-80, 10 cm, com ajuste de 70° a 360°, entrada de 1½" (40 mm), êmbolo de aço inoxidável, válvula antidreno, sete bocais (23–53) incluídos +
I-80-04-SS-ON-B Rotor I-80, 10 cm, círculo total, entrada BSP de 40 mm (1½"), êmbolo de aço inoxidável, válvula antidreno, bocais opostos, sete bocais (23-53) incluídos +
Exibindo 1 – 2 de 2

Opções instaladas pelo usuário

Modelo Descrição Adicionar à lista
450105

Upper snap Ring assembly (purple) for TTS-800 and G-800 Series Golf Rotors

 +
959300SP

I-80 Rubber Cover Kit

 +
959400SP

I-80 Turf Cup Kit

 +
Modelo Descrição Adicionar à lista
251000SP

Snap Ring Tool

 +
319100SP

T-Handle Tool: VIH selector, nozzle insertion, lift-up, and arc adjustment

 +
382800SP

Arc Adjustment/Riser Hold-up Tool for I-80, G-85-B, and G-885 Rotors

 +
Modelo Descrição Adicionar à lista
HSJ-3-6-5-2-12

HSJ Swing Joint, heavy-duty, 1½" (40 mm) diameter, 1½" (40 mm) male BSP inlet, 1½" (40 mm) male BSP outlet, single top-out, 30 cm lay arm

 +
HSJ-3-6-5-2-18

HSJ Swing Joint, heavy-duty, 1½" (40 mm) diameter, 1½" (40 mm) male BSP inlet, 1½" (40 mm) male BSP outlet, single top-out, 45 cm lay arm

 +
HSJ-3-6-5-4-12

HSJ Swing Joint, 1½" (40 mm) heavy-duty swing joint, 1½" (40 mm) male BSP inlet, 1½" (40 mm) male BSP outlet, triple top-out, 45 cm lay arm

 +
HSJ-3-6-5-4-18

HSJ Swing Joint, 1½" (40 mm) heavy-duty swing joint, 1½" (40 mm) male BSP inlet, 1½" (40 mm) male BSP outlet, triple top-out, 30 cm lay arm

 +
I-80
I-80
I-80
Opções instaladas pelo usuário

Entre em contato com o distribuidor da sua região para informar-se sobre disponibilidade e encomenda de produtos.

Especificações

especificações de operação

  • I-80
    • Opções de bocal padrão de 22,5°: 7
    • Raio: 19,8 m a 28,7 m
    • Vazão: 4,6 a 13,5 m3/h; 76,5 a 225,6 l/min
    • Faixa de pressão: 50 a 100 PSI
  • I-80-ON
    • Opções de bocal padrão de 22,5°: 7
    • Raio: 19,2 a 29,6 m
    • Vazão: 4,9 a 13,3 m3/h; 81,8 a 221,4 l/min
    • Faixa de pressão: 65 a 100 PSI
  • Faixa de pressão recomendada: 3,4 a 6,9 bar; 340 a 690 kPa
  • Faixa de pressão operacional: 2,7 a 10,3 bar (275 a 1.030 kPa)
  • Taxas de precipitação: 10 mm/h aproximadamente
  • Período de garantia: 5 anos

Opções instaladas pelo usuário

  • Kit de tampa de borracha  P/N 959300SP
  • Tampa para gramado P/N 959400SP
  • Juntas articuladas pré-fabricadas de PVC HSJ
    • Junta articulada HSJ-3-6-5-2-12, junta articulada de alta resistência de 1½", entrada BSP macho de 1½" (40 mm), saída BSP macho de 1½" (40 mm), saída com seção única, braço do condutor de 12"
    • Junta articulada HSJ-3-6-5-2-18 HSJ, junta articulada para serviço pesado de 1½", entrada BSP macho de  1½" (40 mm), saída BSP macho de 1½" (40 mm), saída com seção única, braço do condutor de 18"
    • Junta articulada HSJ HSJ-3-6-5-4-12, junta articulada para serviço pesado de 1½", entrada BSP macho de 1½"  (40 mm), saída BSP macho de 1½"  (40 mm), saída com seção tripla, braço do condutor de 18"
    • Junta articulada HSJ HSJ-3-6-5-4-18, junta articulada para serviço pesado de 1½", entrada BSP macho de 1½"  (40 mm), saída BSP macho de 1½"  (40 mm), saída com seção tripla, braço do condutor de 12"

 Baixe a ficha de especificações do produto

  Baixar especificações por escrito (in English)

Recursos

O rotor I-80 acionado por engrenagem é o modelo comercial com a tecnologia mais avançada do momento. Projetado para gramados esportivos e grandes parques, o I-80 possui um acionamento por engrenagem super-robusto, além de ser resistente a sujeira e ter um torque superior a qualquer rotor do setor comercial.

O I-80 apresenta uma ampla gama de bocais altamente eficientes, de trajetória dupla e de combate ao vento. Exclusivo para o mercado de rotores comerciais, o I-80 oferece Total-Top-Serviceability (TTS) através de seu anel elástico integrado montado em superfície. Esta solução sem escavação torna a manutenção rápida e fácil.

PRINCIPAIS BENEFÍCIOS

O projeto exclusivo de serviço pelo topo (TTS) proporciona um serviço conveniente sem escavação
A tecnologia exclusiva
PressurePort™ cria uma uniformidade excepcional dos bocais
Os bocais triplos virados para frente (I-80) ou bocais triplos opostos (I-80-ON) criam perfis de bocais uniformes em aplicações de rotação completa e parcial
Mecanismo de arco QuickCheck™ (I-80) para ajuste rápido do arco e revisão do ajuste do arco
O mecanismo de arco 360 (I-80) QuickSet converte rapidamente o rotor de arco ajustável em rotação completa
A rotação parcial e completa em um só modelo oferece opções de instalação flexíveis e reduz o estoque (I-80)
O tubo de subida em aço inoxidável com mecanismo de catraca permite a configuração do alinhamento do arco fixo do lado direito à paisagem, sem necessidade de desmontar o rotor
A válvula antidreno impede a drenagem das cabeças localizadas em posições mais baixas (até 5' de elevação)

Gráficos


Dados de desempenho do bocal I-80*
Ver bocais
Conjunto do bocal Pressão Raio Fluxo Precip. pol./h
  bar kPa m m3/h l/min
Laranja

803603
23
Verde
 Verde-claro

315313		 3.4 344 19.8 4.59 76.5 11.7 13.5
4.1 413 20.1 5.02 83.7 12.4 14.3
4.5 450 20.4 5.43 90.5 13,0 15.0
4.8 482 20.4 5,50 91.6 13.2 15.2
⬤ ⬤ 5.5 551 21,0 5.88 98,0 13.3 15.4
Laranja

803603
25
Azul
 Verde-claro

315313		 4.5 450 21.6 6.43 107.1 13.7 15.8
4.8 482 21.9 6.66 110.9 13.8 16.0
5.5 551 22.3 7.16 119.2 14.5 16.7
6.2 620 22.6 7.59 126.4 14.9 17.2
⬤ ⬤ 6.9 689 22.9 8.04 134,0 15.4 17.8
Laranja

803603
33
Cinza
 Verde-claro

315313		 4.5 450 21.9 6.95 115.8 14.4 16.7
4.8 482 22.3 7.18 119.6 14.5 16.7
5.5 551 22.9 7,70 128.3 14.7 17,0
6.2 620 23.5 8.13 135.5 14.8 17,0
⬤ ⬤ 6.9 689 24.1 8.61 143.5 14.8 17.1
Laranja

803603
38
Vermelho
 Verde-claro

315313		 4.5 450 23.2 7.93 132.1 14.8 17.1
4.8 482 23.8 8.22 137,0 14.5 16.8
5.5 551 24.4 8.88 148,0 14.9 17.2
6.2 620 25 9.36 156.0 15.0 17.3
⬤ ⬤ 6.9 689 25.6 9.88 164.7 15.1 17.4
Laranja

803603
43
Marrom-escuro
 Verde-claro

315313		 - - - - - - -
4.8 482 24.7 9.36 156.0 15.4 17.7
5.5 551 25.3 9.88 164.7 15.4 17.8
6.2 620 26.2 10.49 174.9 15.3 17.6
⬤ ⬤ 6.9 689 27.1 11.06 184.3 15.0 17.4
Laranja

803603
48
Verde-escuro
 Verde-claro

315313		 - - - - - - -
4.8 482 25.3 10.52 175.3 16.4 19.0
5.5 551 25.9 10.99 183.2 16.4 18.9
6.2 620 27.1 11.74 195.7 16.0 18.4
⬤ ⬤ 6.9 689 27.7 12.38 206.3 16.1 18.6
Laranja

803603
53
Azul-escuro
 Verde-claro

315313		 - - - - - - -
4.8 482 26.5 11.52 191.9 16.4 18.9
5.5 551 27.1 12.06 201.0 16.4 18.9
6.2 620 28.0 12.81 213.5 16.3 18.8
⬤ ⬤ 6.9 689 28.7 13,54 225,6 16.5 19.0

⬤ = Plugue do bocal (ref. 315300) instalado na parte frontal do invólucro do bocal.

*Em conformidade com a norma ASAE. Todas as taxas de precipitação calculadas para operação em ângulo de 360°. Todas as taxas triangulares são equilaterais.


Dados de desempenho do bocal I-80-ON*
Ver bocais
Conjunto do bocal Pressão Raio Vazão Precip. pol./h
  bar kPa m m3/h l/min
⬤   ⬤ 3.4 344 19.2 4.91 81.8 13.3 15.4
Bege

803611
23
Verde		 Azul-claro

315311		 4.1 413 19.8 5.22 87.1 13.3 15.4
4.5 450 20.1 5.45 90.8 13.5 15.6
4.8 482 20.4 5.66 94.3 13.6 15.7
5.5 551 20.7 6.04 100.7 14.1 16.2
⬤   ⬤ 4.5 450 21.6 6,50 108.3 13.9 16,0
Bege

803611
25
Azul		 Azul-claro

315311		 4.8 482 22.3 6.75 112.5 13.6 15.7
5.5 551 22.6 7.19 119.8 14.1 16.3
6.2 620 22.9 7.65 127.5 14.6 16.9
6.9 689 23.5 8.12 135.3 14.7 17,0
⬤   ⬤ 4.5 450 22.6 7.02 117,0 13.8 15.9
Bege

803611
33
Cinza		 Azul-claro

315311		 4.8 482 22.9 7.27 121.1 13.9 16.1
5.5 551 23.5 7.77 129.5 14.1 16.3
6.2 620 24.1 8.22 137,0 14.2 16.4
6.9 689 24.7 8.68 144.6 14.2 16.4
⬤   ⬤ 4.5 450 23.5 7.97 132.9 14.5 16.7
Bege

803611
38
Vermelho		 Azul-claro

315311		 4.8 482 24.1 8.31 138.5 14.3 16.6
5.5 551 25,0 8.84 147.3 14.1 16.3
6.2 620 25.6 9.38 156.3 14.3 16.5
6.9 689 26.5 9,90 165,0 14.1 16.3
⬤   ⬤ - - - - - - -
Bege

803611
43
Marrom-escuro		 Azul-claro

315311		 4.8 482 25.3 9.38 156.3 14.7 16.9
5.5 551 25.9 9,90 165 14.8 17,0
6.2 620 26.5 10.52 175.3 15,0 17.3
6.9 689 27.1 11.09 184.7 15.1 17.4
⬤   ⬤ - - - - - - -
Bege

803611
48
Verde-escuro		 Azul-claro

315311		 4.8 482 27.4 10.65 177.5 14.2 16.3
5.5 551 28 11.11 185.1 14.1 16.3
6.2 620 28.7 11.46 191 14,0 16.1
6.9 689 29,3 12.15 202.5 14.2 16.4
⬤   ⬤ - - - - - - -
Bege

803611
53
Azul-escuro		 Azul-claro

315311		 4.8 482 27,7 11.31 188.5 14.7 17,0
5.5 551 28,3 11,86 197,7 14.8 17,0
6.2 620 29,0 12.61 210.1 15,0 17.4
6.9 689 29,6 13.29 221,4 15,2 17.6

⬤ = Plugue do bocal (ref. 315300) instalado na parte frontal do invólucro do bocal.

*Em conformidade com a norma ASAE. Todas as taxas de precipitação calculadas para operação em ângulo de 360°. Todas as taxas triangulares são equilaterais.

Documentos

Selecione o tipo

  • Todos os documentos
  • Manuais
  • Marketing
  • Especificações
  • Peças de reposição
Exibir todos os documentos

Detalhes de instalação do CAD

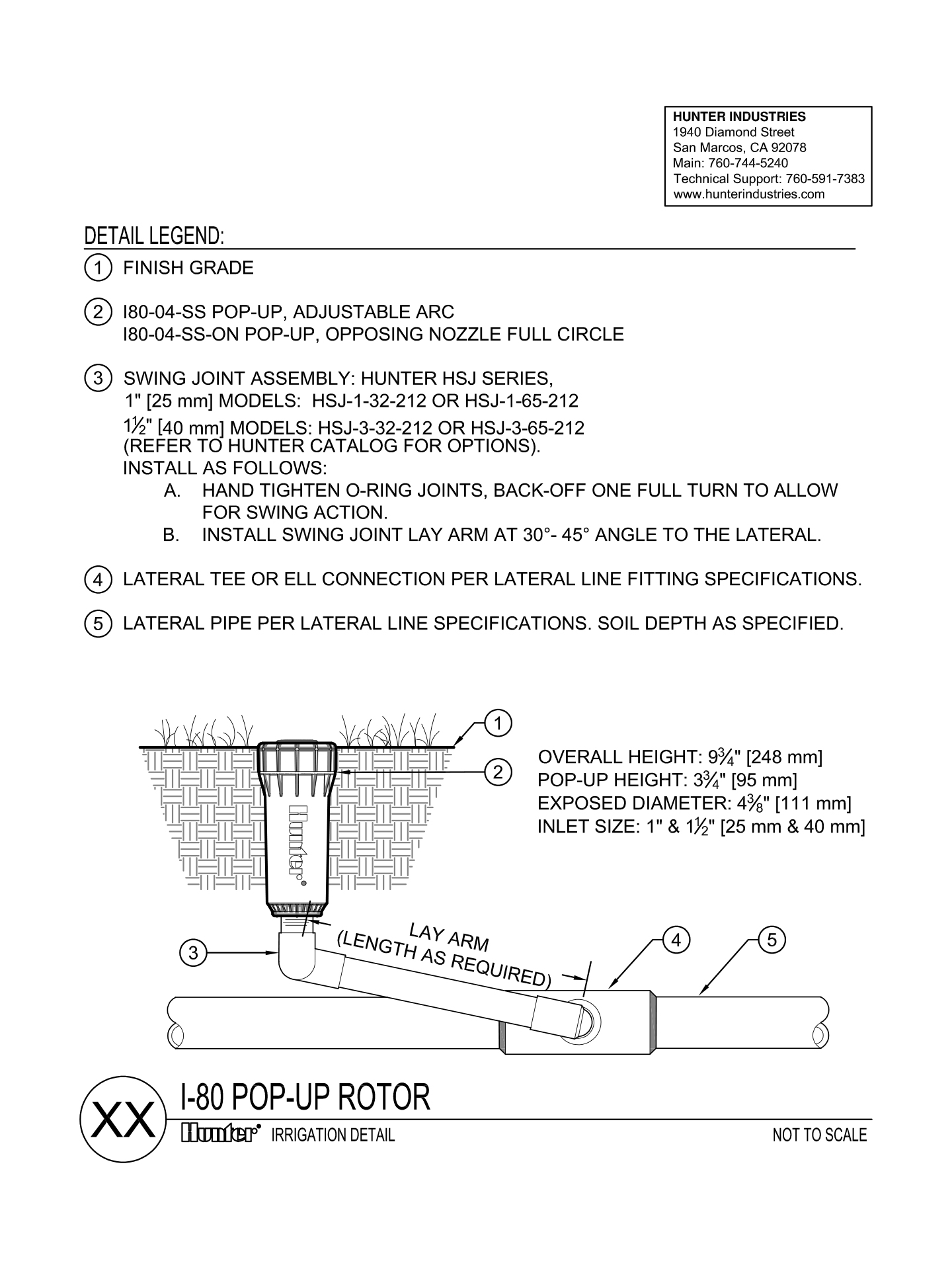

I-80 Rotor DWG DXF PDF

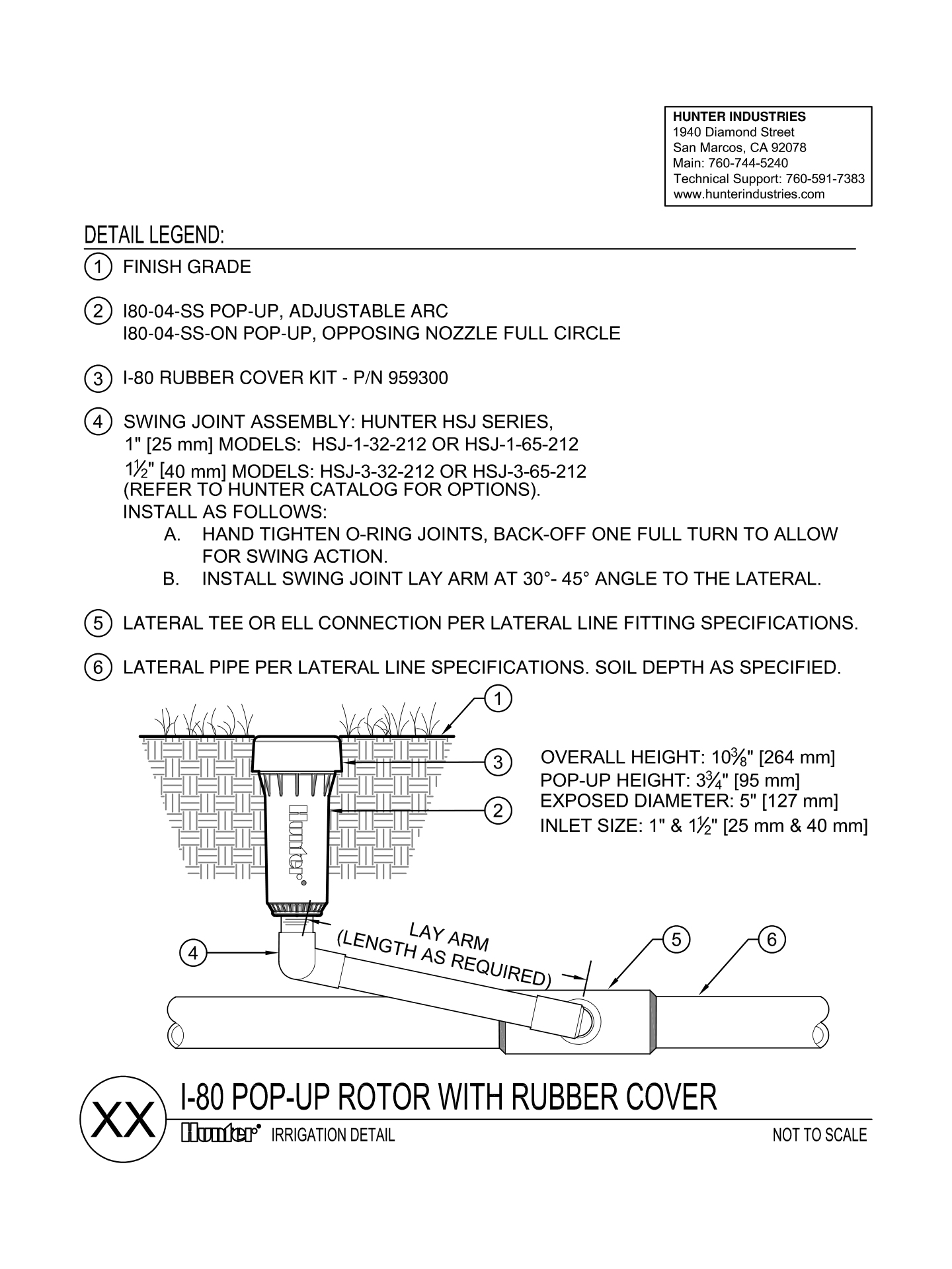

I-80 Rotor with Rubber Cover DWG DXF PDF

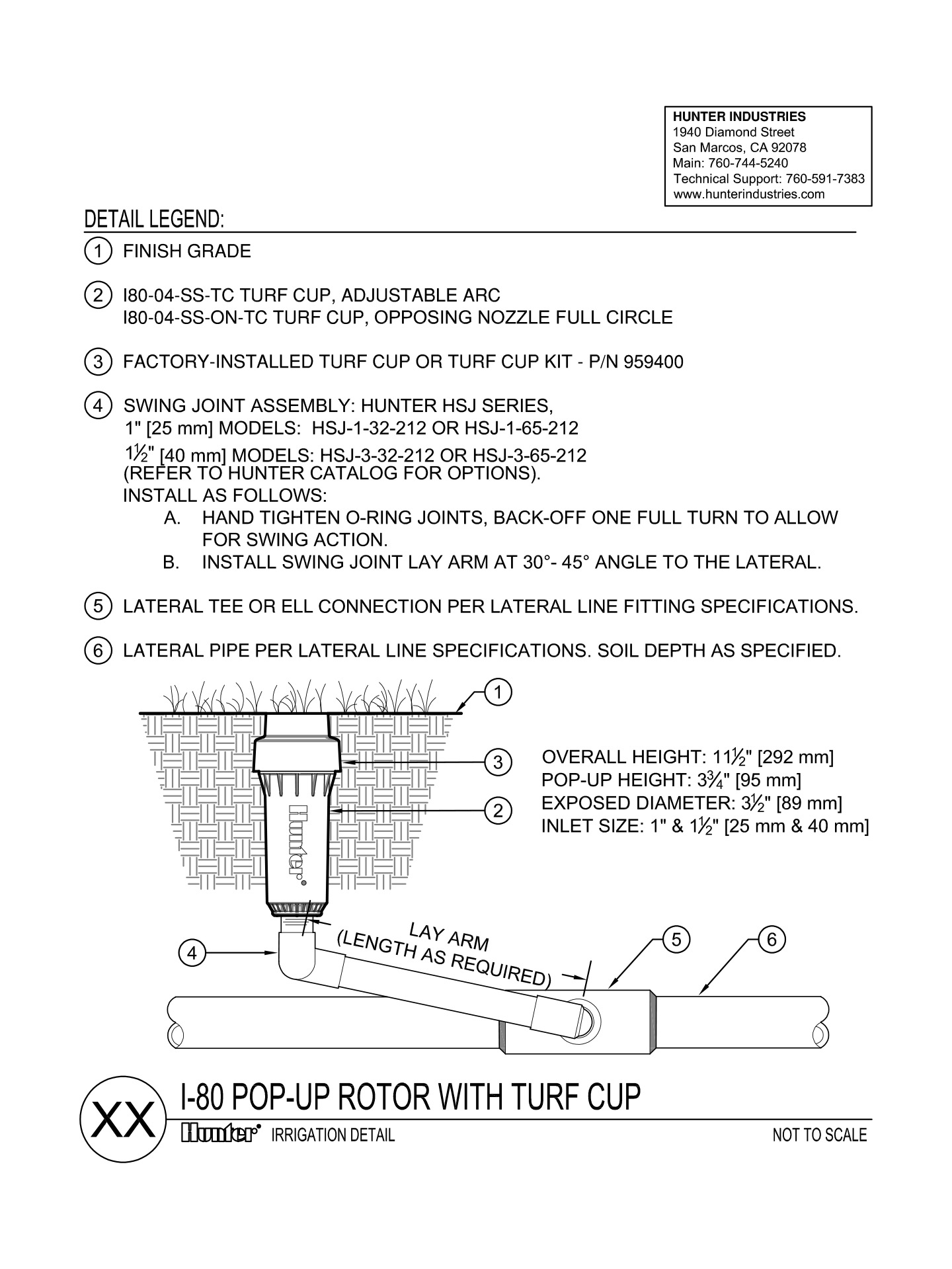

I-80 Rotor with Turf Cup DWG DXF PDF
