Wykonaj poniższe czynności, aby prawidłowo poprowadzić i podłączyć przewody zaworów pomiędzy zaworami sterującymi a sterownikiem, co zapewni prawidłowe działanie systemu nawadniającego. Proces ten obejmuje uporządkowanie przewodów wspólnych i sterujących, zabezpieczenie połączeń przed wodą oraz prawidłowe podłączenie przewodów do zacisków sterownika.
UWAGA: Sterownik będzie obsługiwał strefy w kolejności sekwencyjnej, więc zainstaluj przewody w każdym zacisku w kolejności, która najlepiej pasuje do Twojej lokalizacji.
Ułóż przewody pomiędzy zaworem sterującym i sterownikiem.
Połącz jeden z przewodów elektromagnesu każdego zaworu z przewodem wspólnym. Najczęściej używa się do tego przewodu w kolorze białym. Połącz osobny przewód sterujący z drugim przewodem każdego zaworu. Wszystkie połączenia kablowe powinny być wodoszczelne.
Przeprowadź przewody zaworów przez kanał kablowy. Zamocuj kanał kablowy na dole sterownika po prawej stronie.
Połącz wspólny (biały) przewód zaworów z zaciskiem C (Common) na listwie zaciskowej. Podłącz pozostałe przewody sterujące zaworów do odpowiednich zacisków i dokręć śruby mocujące.
Krok 1
Poprowadź kabel zasilający AC przez otwór 13 mm (½″) po lewej stronie w dolnej części obudowy szafki.
Krok 2

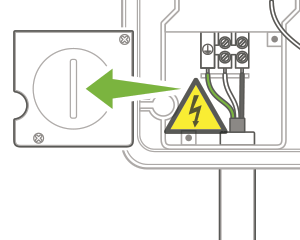

Podłącz jeden przewód do każdego z dwóch przewodów wewnątrz skrzynki przyłączeniowej. Przewód uziemiający należy połączyć z zielonym przewodem. Połączenia należy zabezpieczyć nakrętkami. Uwaga: tylko dla modeli –E: podłącz przewody do znajdującej się w skrzynce listwy zaciskowej AC. Przewody zasilające AC muszą mieć średnicę co najmniej 1,85 mm (14 AWG) oraz muszą być zabezpieczone za pomocą automatycznego wyłącznika ochronnego dobranego odpowiednio do rozmiaru przewodu. Instalacja obiektu powinna być zabezpieczona bezpiecznikiem lub automatycznym wyłącznikiem ochronnym (w niewielkiej odległości od sterownika i w miejscu łatwodostępnym dla operatora). Wyłącznik taki powinien być czytelnie oznaczony.
Krok 3
Nałożyć z powrotem pokrywę skrzynki przyłączeniowej.
