Okablowanie i instalacja okablowania są kluczowymi czynnikami udanej instalacji dekodera. Zastąpienie zalecanego przewodu lub złączek przewodów innymi odbywa się na własne ryzyko instalatora i jest główną przyczyną problemów podczas uruchamiania systemu. Hunter dostarcza dwa rodzaje okablowania do użytku z systemami dekoderów
OKABLOWANIE ID1: Dwużyłowe, z rdzeniem stałym, skręcone, oznaczone kolorami czerwonym i niebieskim, osłona PE przeznaczona do zakopania, okablowanie miedziane o średnicy 14AWG / 1,6 mm. Nadaje się do głębokości 1500 m.
OKABLOWANIE ID2: Dwużyłowe, jednordzeniowe, skręcone, oznaczone kolorami czerwonym i niebieskim, osłona PE przeznaczona do zakopania 12AWG / 2,05 mm średnicy. okablowanie miedziane. Nadaje się do wysokości 2300 m.
- Każdy dwuprzewodowy przebieg okablowania wyjściowego nazywany jest „ścieżką”.
- Nie jest konieczne łączenie ze sobą ścieżek. Każda ścieżka prowadzi od sterownika do ostatniego dekodera na trasie i tam się kończy.
- Nigdy nie podłączaj ścieżki okablowania z jednego sterownika do ścieżek okablowania z innego sterownika.
Hunter wymaga, aby skręcone okablowanie spełniało wymienione specyfikacje na wszystkich ścieżkach. Skręt w okablowaniu jest istotnym elementem tłumienia przepięć. Ponieważ uszkodzenia spowodowane wyładowaniami atmosferycznymi nigdy nie są objęte gwarancją, w najlepszym interesie instalatora jest skorzystanie z wiedzy zdobytej przez firmę Hunter w ciągu prawie dwóch dekad instalacji dekoderów, poprzez użycie skręconego okablowania spełniającego wszystkie powyższe specyfikacje. Okablowanie może zostać zastąpione, pod warunkiem, że spełnia lub przewyższa te specyfikacje. Kodowanie czerwone/niebieskie ułatwia dopasowanie okablowania do dekoderów Hunter. Oznaczenie kolorami dwóch różnych przewodów jest obowiązkowe.
Standardowe przewody dekoderów w szpulach 760 metrów
| Model | Opis | Specyfikacja | Cena katalogowa |
|---|---|---|---|
| ID1GRY | Szara osłona zewnętrzna | 14 AWG (2,08 mm2) para skręcona z rdzeniem stałym, 760 m na standardową szpulę; można użyć do 3 km | Proszę skontaktować się ze sprzedawcą |
| ID1PUR | Fioletowa osłona zewnętrzna | Proszę skontaktować się ze sprzedawcą | |
| ID1YLW | Żółta osłona zewnętrzna | Proszę skontaktować się ze sprzedawcą | |
| ID1ORG | Pomarańczowa osłona zewnętrzna | Proszę skontaktować się ze sprzedawcą | |
| ID1BLU | Niebieska osłona zewnętrzna | Proszę skontaktować się ze sprzedawcą | |
| ID1TAN | Beżowa osłona zewnętrzna | Proszę skontaktować się ze sprzedawcą |
Kable dekoderów dalekiego zasięgu, wysokowydajne 760 m
| Model | Opis | Specyfikacja | Cena katalogowa |
|---|---|---|---|
| ID2GRY | Szara osłona zewnętrzna | 12 AWG (3,3 mm2) para skręcona z rdzeniem stałym, 760 m na standardową szpulę; użycie do 4,5 km | Proszę skontaktować się ze sprzedawcą |
| ID2PUR | Fioletowa osłona zewnętrzna | Proszę skontaktować się ze sprzedawcą | |
| ID2YLW | Żółta osłona zewnętrzna | Proszę skontaktować się ze sprzedawcą | |
| ID2ORG | Pomarańczowa osłona zewnętrzna | Proszę skontaktować się ze sprzedawcą | |
| ID2BLU | Niebieska osłona zewnętrzna | Proszę skontaktować się ze sprzedawcą | |
| ID2TAN | Beżowa osłona zewnętrzna | Proszę skontaktować się ze sprzedawcą |
Standardowe przewody dekoderów w szpulach 304 m
| Model | Opis | Specyfikacja | Cena katalogowa |
|---|---|---|---|
| ID1GRYFT | Szara osłona zewnętrzna | 14 AWG (2,08 mm2) para skręcona z rdzeniem stałym, 760 m na standardowej szpuli; użycie do 3 km | Proszę skontaktować się ze sprzedawcą |
| ID1PURFT | Fioletowa osłona zewnętrzna | Proszę skontaktować się ze sprzedawcą | |
| ID1YLWFT | Żółta osłona zewnętrzna | Proszę skontaktować się ze sprzedawcą | |
| ID1ORGFT | Pomarańczowa osłona zewnętrzna | Proszę skontaktować się ze sprzedawcą | |
| ID1BLUFT | Niebieska osłona zewnętrzna | Proszę skontaktować się ze sprzedawcą | |
| ID1TANFT | Beżowa osłona zewnętrzna | Proszę skontaktować się ze sprzedawcą |
Kable dekoderów dalekiego zasięgu, wysokowydajne 304 m
| Model | Opis | Specyfikacja | Cena katalogowa |
|---|---|---|---|
| ID2GRYFT | Szara osłona zewnętrzna | 12 AWG (3,3 mm2) skręcona para z rdzeniem stałym, 760 m na standardową szpulę; można użyć do 4,5 km | Proszę skontaktować się ze sprzedawcą |
| ID2PURFT | Fioletowa osłona zewnętrzna | Proszę skontaktować się ze sprzedawcą | |
| ID2YLWFT | Żółta osłona zewnętrzna | Proszę skontaktować się ze sprzedawcą | |
| ID2ORGFT | Pomarańczowa osłona zewnętrzna | Proszę skontaktować się ze sprzedawcą | |
| ID2BLUFT | Niebieska osłona zewnętrzna | Proszę skontaktować się ze sprzedawcą | |
| ID2TANFT | Beżowa osłona zewnętrzna | Proszę skontaktować się ze sprzedawcą |
Wszystkie połączenia i złącza w czerwonym i niebieskim przewodzie dwużyłowym (IDWIRE) muszą być wykonane przy użyciu wodoodpornych złączy DBRY-6 lub ich odpowiedników.
- Wszystkie dekodery Hunter są dostarczane ze złączami DBRY-6.
- Wszystkie złącza "-6" są przystosowane do 600 V i bezpośredniego zakopywania w ziemię i charakteryzują się odpornością na wysoką temperaturę.
- Dodatkowe połączenia i złącza w przewodzie dwużyłowym muszą być wykonane z równoważnymi złączami.
Gdy wykonuje się połączenie lub złącze, ważne jest, aby pozostawić odpowiedni luz w okablowaniu. Pozostaw 1,5 m luzu, aby zapobiec uszkodzeniu połączeń przez skurcz okablowania i umożliwić wyjęcie złącza ze skrzynki zaworowej do serwisu lub inspekcji. Nadmiar okablowania może być zwinięty starannie lub wokół wnętrza skrzynki zaworowej.
Sterowniki można zamawiać w wersjach dekodera jako kompletne numery modeli. Dekodery i konwencjonalne moduły wyjściowe występują w różnych konfiguracjach, dlatego należy unikać ich instalowania w tym samym sterowniku jednocześnie.
| Model | Opis |
|---|---|
| A2C-75D-M | 75-sekcyjny model podstawowy, szara obudowa z metalu, do montażu ściennego na zewnątrz |
| A2C-75D-p | 75-sekcyjny model podstawowy, obudowa z tworzywa sztucznego do stosowania na zewnątrz, wspornik do montażu ściennego |
| A2C-75D-SS | 75-sekcyjny model podstawowy, obudowa ze stali nierdzewnej, do montażu ściennego |
| A2C-75D-PP | 75-sekcyjny model podstawowy, postument z tworzywa sztucznego |
Uziemienie systemów dekoderów jest kolejnym elementem instalacji, który wymaga planowania i starannego wykonania. Odpowiednio uziemione systemy dekoderów działają bardzo dobrze nawet w regionach z częstymi burzami z piorunami. Słabe uziemienie często prowadzi do niepotrzebnych strat sprzętu i przestojów w systemach nawadniania.
Zasady uziemienia dla sterowników dekoderów ACC2 są takie same jak dla wcześniejszych sterowników ACC/ICD. Podczas modernizacji nowego sterownika dekodera ACC2 do starszej instalacji ICD nie ma potrzeby zmiany uziemienia ani okablowania w terenie, jeśli było to pierwotnie zgodne ze specyfikacją. W sterowniku znajduje się duży zacisk uziemiający lub klamra do podłączenia gołego okablowania miedzianego do sprzętu uziemiającego.

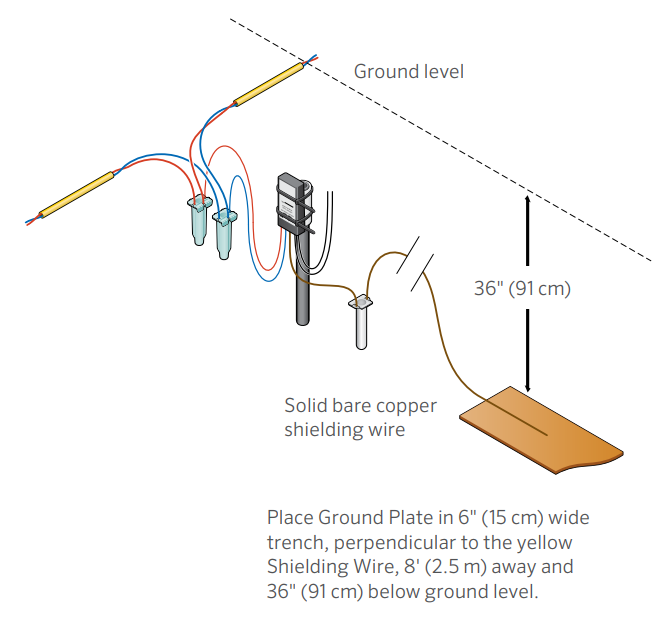

Instalacje dekoderów wymagają również uziemienia w samym przewodzie dwużyłowym, aby chronić inwestycję w dekoder. Dekodery ICD Hunter posiadają zintegrowane zabezpieczenie przeciwprzepięciowe, a każdy z nich jest wyposażony w nieizolowane okablowanie miedziane do podłączenia do sprzętu uziemiającego.
STANDARDOWE KABLE DEKODERA SZPULOWE 760 m
MODEL CENA KATALOGOWA I OPIS ILOŚĆ W KARTONIE
ID1GRY Kabel dekodera w osłonie, szary, 14/2 1
ID1PUR Kabel dekodera w osłonie, fioletowy, 14/2 1
ID1YLW Kabel dekodera w osłonie, żółty, 14/2 1
ID1ORG Kabel dekodera w osłonie, pomarańczowy, 14/2 1
ID1BLU Kabel dekodera w osłonie, niebieski, 14/2 1
ID1TAN Kabel dekodera w osłonie, beżowy, 14/2 1
760 m DŁUGIEGO ZASIĘGU, WYTRZYMAŁE KABLE DEKODERA
MODEL CENA KATALOGOWA I OPIS ILOŚĆ W KARTONIE
ID2GRY Kabel dekodera w osłonie, szary, 12/2 1
ID2PUR Kabel dekodera w osłonie, fioletowy, 12/2 1
ID2YLW Kabel dekodera w osłonie, żółty, 12/2 1
ID2ORG Kabel dekodera w osłonie, pomarańczowy, 12/2 1
ID2BLU Kabel dekodera w osłonie, niebieski, 12/2 1
ID2TAN Kabel dekodera w osłonie, beżowy, 12/2 1
STANDARDOWE KABLE DEKODERA NA SZPULI 304 m
MODEL CENA KATALOGOWA I OPIS ILOŚĆ W KARTONIE
ID1GRYFT Kabel dekodera w osłonie, szary, 14/2 1
ID1PURFT Kabel dekodera w osłonie, fioletowy, 14/2 1
ID1YLWFT Kabel dekodera w osłonie, żółty, 14/2 1
ID1ORGFT Kabel dekodera w osłonie, pomarańczowy, 14/2 1
ID1BLUFT Kabel dekodera w osłonie, niebieski, 14/2 1
ID1TANFT Kabel dekodera w osłonie, beżowy, 14/2 1
304 m DŁUGIEGO ZASIĘGU, WYTRZYMAŁE KABLE DEKODERA
MODEL CENA KATALOGOWA I OPIS ILOŚĆ W KARTONIE
ID2GRYFT Kabel dekodera w osłonie, szary, 12/2 1
ID2PURFT Kabel dekodera w osłonie, fioletowy, 12/2 1
ID2YLWFT Kabel dekodera w osłonie, żółty, 12/2 1
ID2ORGFT Kabel dekodera w osłonie, pomarańczowy, 12/2 1
ID2BLUFT Kabel dekodera w osłonie, niebieski, 12/2 1
ID2TANFT Kabel dekodera w osłonie, beżowy, 12/2 1
