PLD-17 mm
System PLD - niezawodny i precyzyjny system niepowodujący strat
Zastosowanie
ogrody przydomowe/tereny przemysłowe
Przepływ
1,4 / 2,2 / 3,8 l/hr
Product Line
Micro
Modele
Specyfikacja
Parametry PLD
- Emitery z kompensacją ciśnienia
- Zakres ciśnienia roboczego: od 1,0 do 3,5 bara; od 100 do 350 kPa
- Zalecana filtracja - 120mesh
- Kompatybilne ze kształtkami do węża 17mm

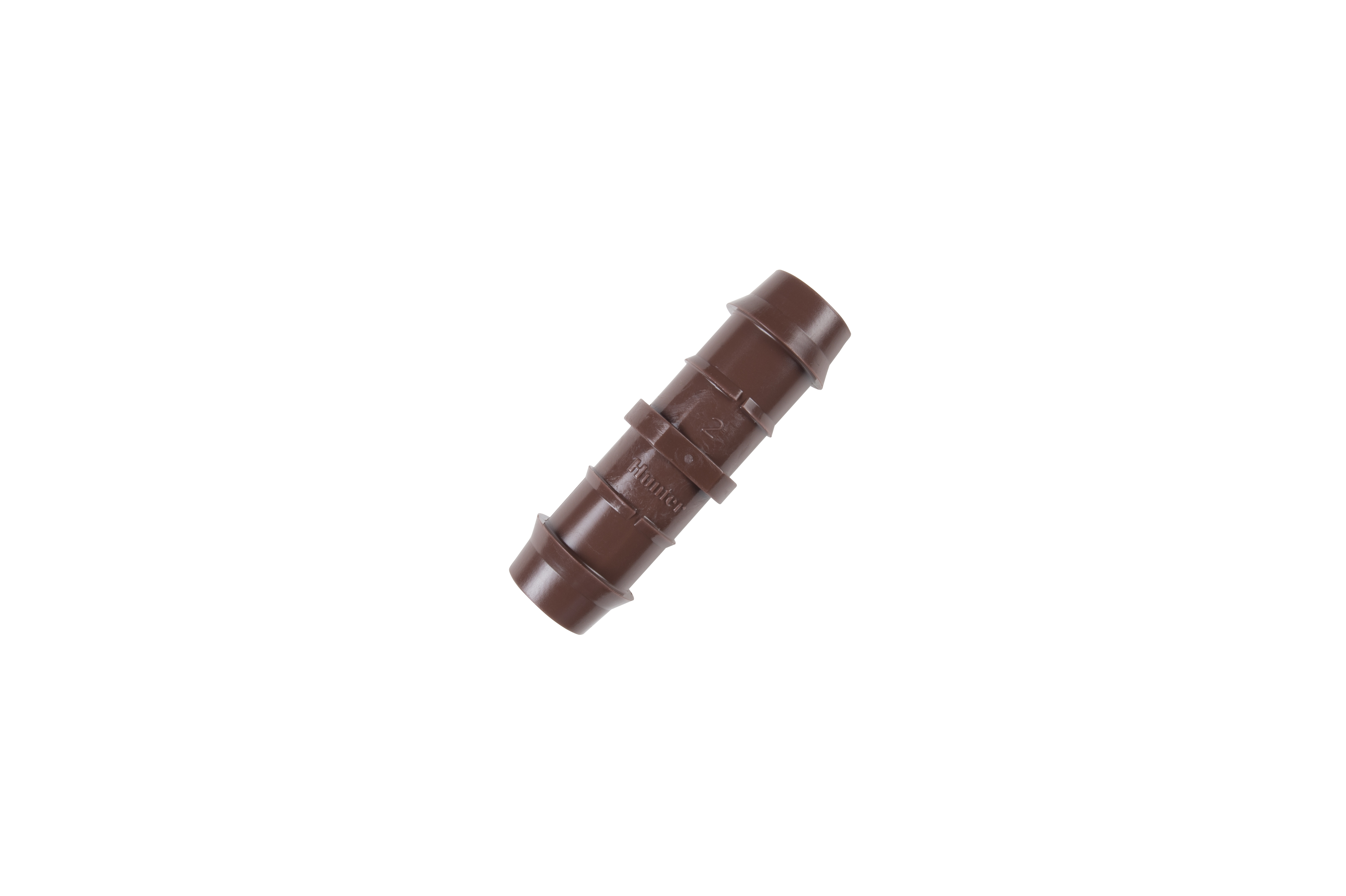

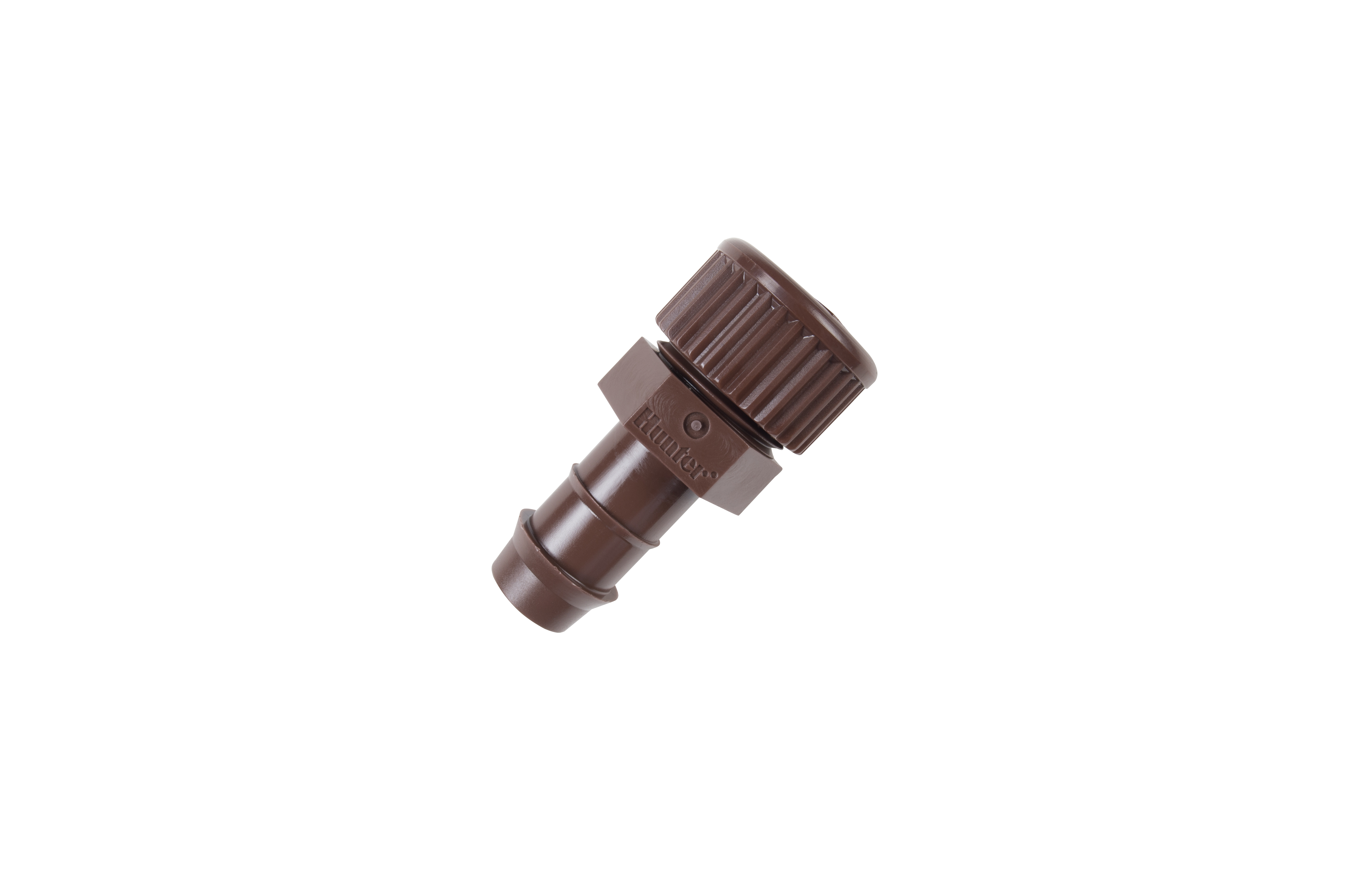

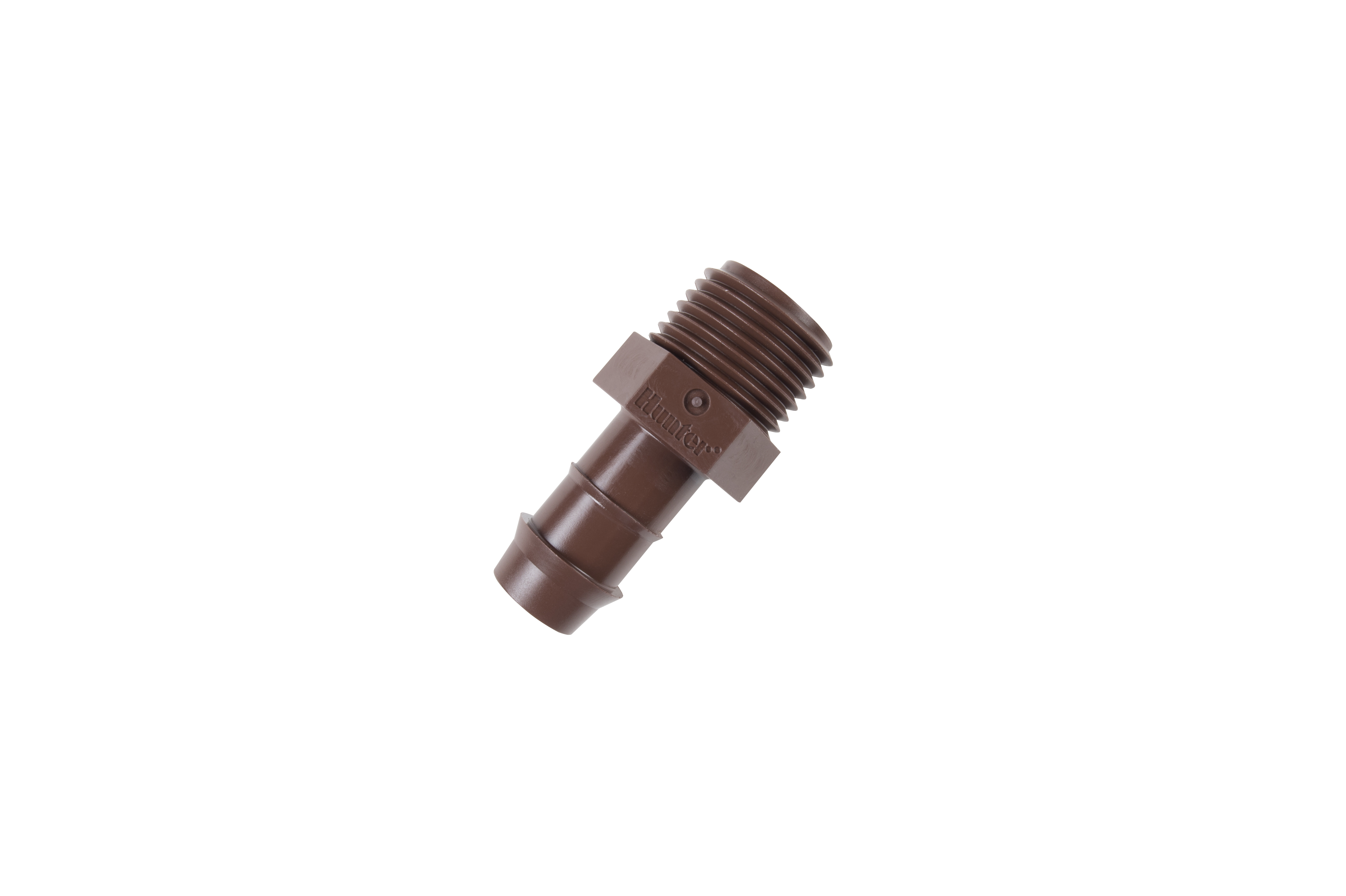

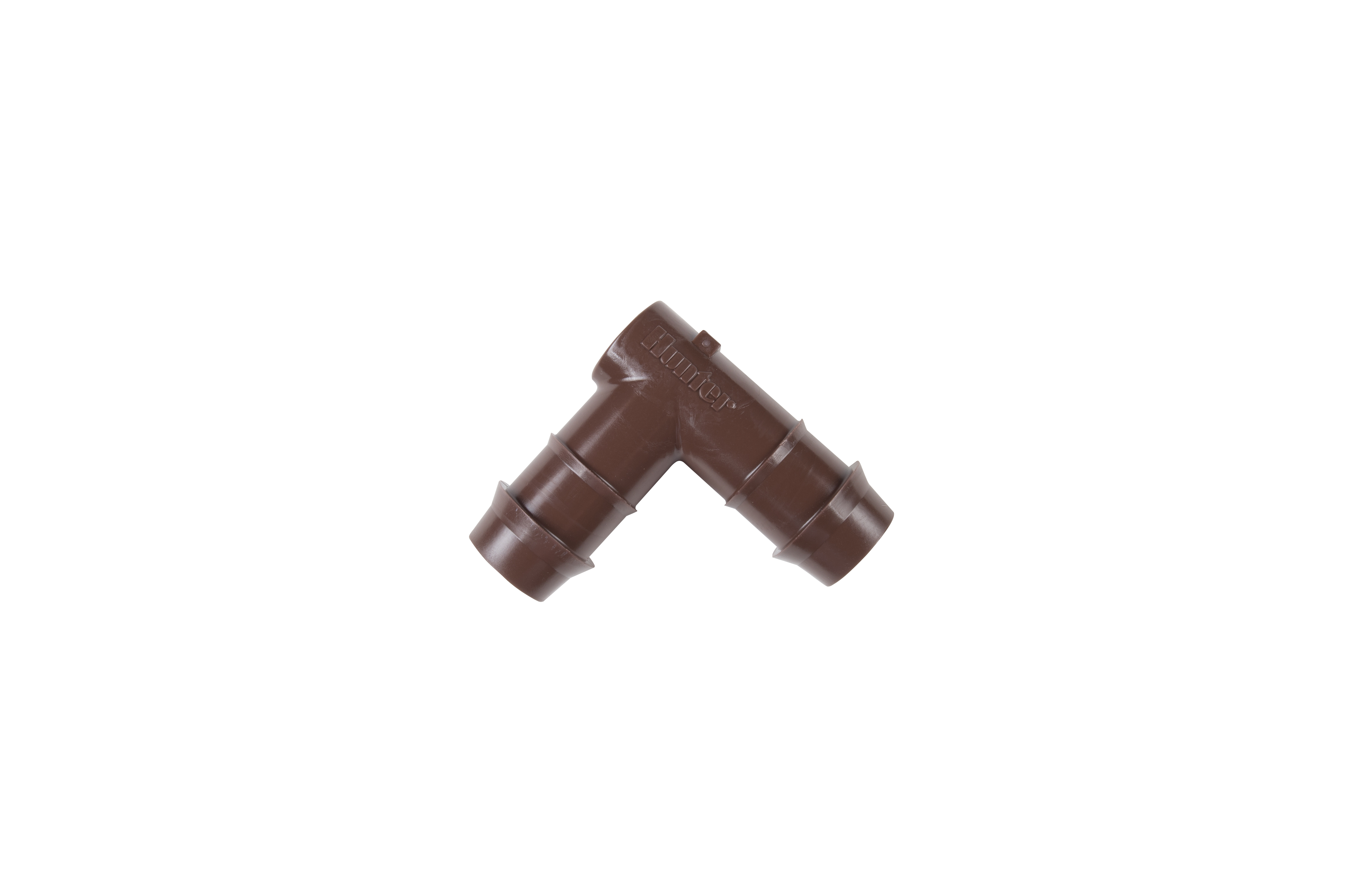

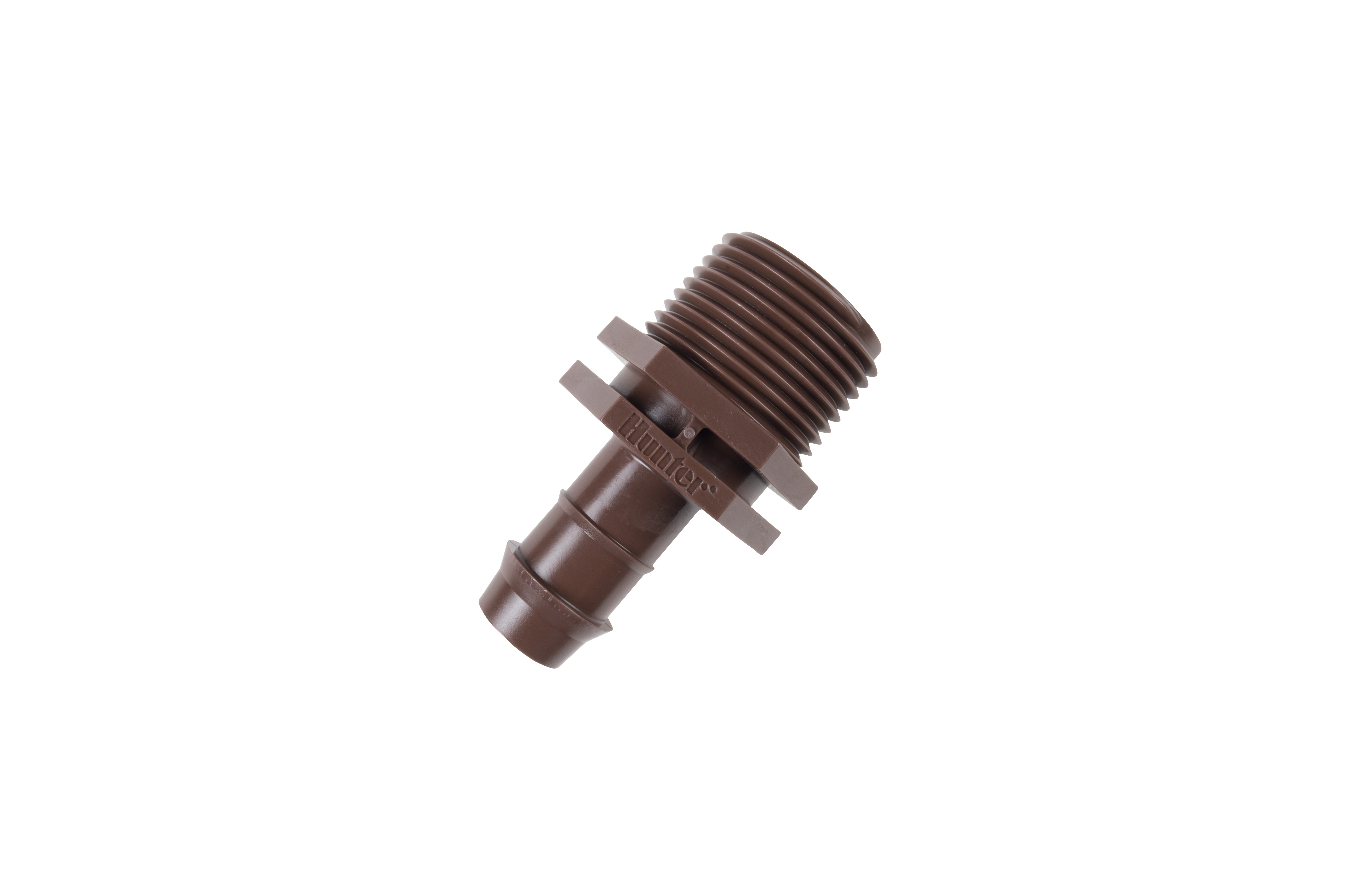

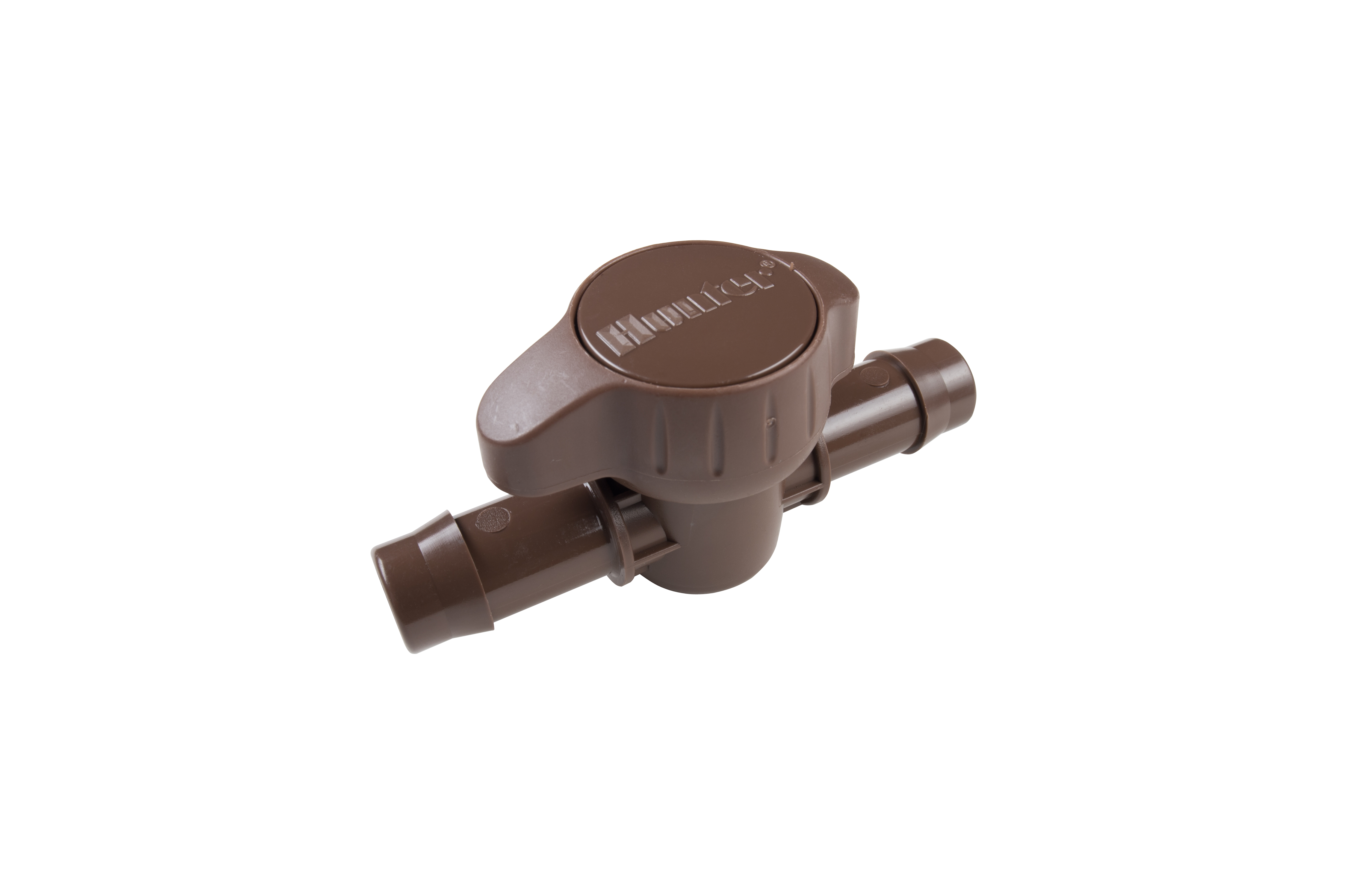

Specyfikacja złączek
- Szybkie i łatwe połączenia bez użycia narzędzi i kleju
- Złączki wykonane są w tym samym kolorze co linia kroplująca PLD dzięki czemu idealnie wtapiają się w otoczenie
- Wytrzymują ciśnienie do 3,5 bara, 350 kPa
- Odporne na działanie promieni UV
Charakterystyka
Konstrukcja systemu PLD sprawia, że dostarcza on wodę powoli i równomiernie. Woda stopniowo wsiąka w glebę i dociera do miejsc, które mają zostać nawodnione. To co wyróżnia system PLD to układ kompensacji ciśnienia z wbudowanym zaworem stopowym, który zapobiega zatykaniu sie emitera i generowaniu strat wody, zapewniając jednocześnie równomierny przepływ w dowolnym terenie i na dowolnych odległościach. Ze względu na wysoką elastyczność, system PLD jest łatwy w montażu. Ponadto wyróżnia się odpornością na zgięcia i promieniowanie UV. Bez względu na to czy nawadniana jest rabata kwiatowa, krzewy czy inne zielone elementy krajobrazu, system Hunter PLD gwarantuje niezawodne i efektywne nawadnianie każdego dnia.
KLUCZOWE KORZYŚCI
Emitery kompensacji ciśnienia zapewniają nieprzerwaną pracę na wysokim poziomie
Wbudowany zawór stopowy zapobiega zatykaniu się emitera i generowaniu strat wody
Dostępne rozstawy emitera: 30cm, 45cm i 60cm
Dostępne emitery o przepływie: 1,4 l/godz, 2,3l/godz i 3,8 l/godz
Dostępne same przewody rurowe (bez emiterów)
Przewody dostępne w zwojach 75 metrów i 305 metrów
Wyjątkowa odporność na zgięcia i promieniowanie UV
Współpracuje z zestawami Drip Zone Control
Zwoje 30 metrów dostępne z modelami PLD0612100, PLD 1012100 i PLD 1018100
Okres gwarancji: 5 lat (plus dwa dodatkowe lata na pękanie tworzyw na skutek działania czynników zewnętrznych)
Wykresy
| PRZEPŁYW EMITERA = 3.8 l/hr | |||
|---|---|---|---|
| Rozstaw rzędów | Rozstaw emiterów (m) | ||
| (m) | 0.30 | 0.45 | 0.61 |
| 0.30 | 42 | 28 | 21 |
| 0.35 | 36 | 24 | 18 |
| 0.40 | 32 | 21 | 16 |
| 0.45 | 28 | 19 | 14 |
| 0.50 | 25 | 17 | 12 |
| 0.55 | 23 | 15 | 11 |
| 0.60 | 21 | 14 | 10 |
| PRZEPŁYW EMITERA = 2.2 l/hr | |||
|---|---|---|---|
| Rozstaw rzędów | Rozstaw emiterów (m) | ||
| (m) | 0.30 | 0.45 | 0.61 |
| 0.30 | 26 | 17 | 13 |
| 0.35 | 22 | 15 | 11 |
| 0.40 | 19 | 13 | 9 |
| 0.45 | 17 | 11 | 8 |
| 0.50 | 15 | 10 | 8 |
| 0.55 | 14 | 9 | 7 |
| 0.60 | 13 | 9 | 6 |
| PRZEPŁYW EMITERA = 1.5 l/hr | |||
|---|---|---|---|
| Rozstaw rzędów | Rozstaw emiterów (m) | ||
| (m) | 0.30 | 0.45 | 0.61 |
| 0.30 | 17 | 11 | 8 |
| 0.35 | 14 | 10 | 7 |
| 0.40 | 13 | 8 | 6 |
| 0.45 | 11 | 7 | 5 |
| 0.50 | 10 | 7 | 5 |
| 0.55 | 9 | 6 | 4 |
| 0.60 | 8 | 6 | 4 |
Note
Application rates in mm per hour
| DŁUGOŚĆ LINII EMITERA = 1.5 l/hr | |||
|---|---|---|---|
| Ciśnienie | Rozstaw emiterów (m) | ||
| bar | 0.3 | 0.5 | 0.6 |
| 1.0 | 86 | 119 | 149 |
| 2.0 | 132 | 185 | 232 |
| 3.0 | 159 | 223 | 281 |
| DŁUGOŚĆ LINII EMITERA = 2.3 l/hr | |||
|---|---|---|---|
| Ciśnienie | Rozstaw emiterów (m) | ||
| bar | 0.3 | 0.5 | 0.6 |
| 1.0 | 51 | 71 | 88 |
| 2.0 | 89 | 124 | 156 |
| 3.0 | 108 | 152 | 191 |
| DŁUGOŚĆ LINII EMITERA = 3.8 l/hr | |||
|---|---|---|---|
| Ciśnienie | Rozstaw emiterów (m) | ||
| bar | 0.3 | 0.5 | 0.6 |
| 1.0 | 37 | 52 | 65 |
| 2.0 | 65 | 92 | 115 |
| 3.0 | 80 | 112 | 142 |
Dokumenty
Wybierz typ
- Wszystkie dokumenty
- Podręczniki
- Marketing
- Specyfikacja
- Części zamienne
Szczegóły instalacji CAD

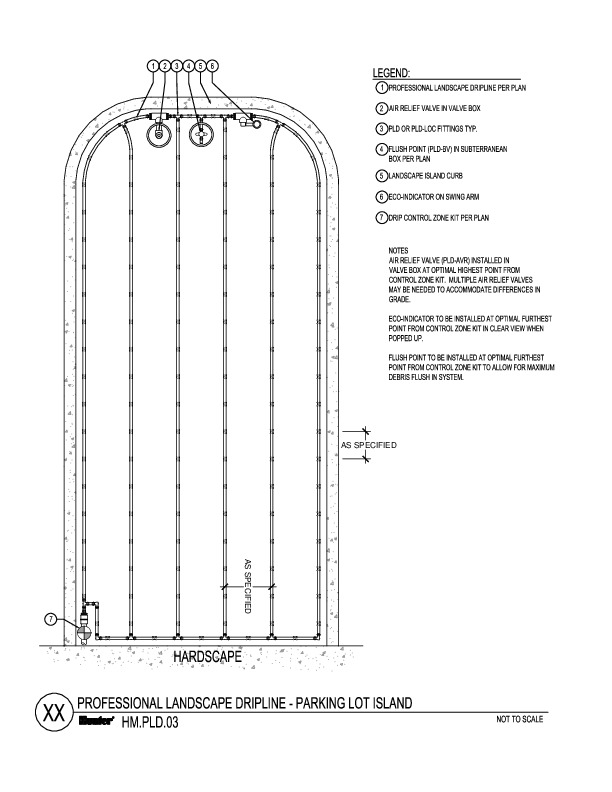

| PLD Parking Lot Island | DWG | DXF | PDF-A4 | |

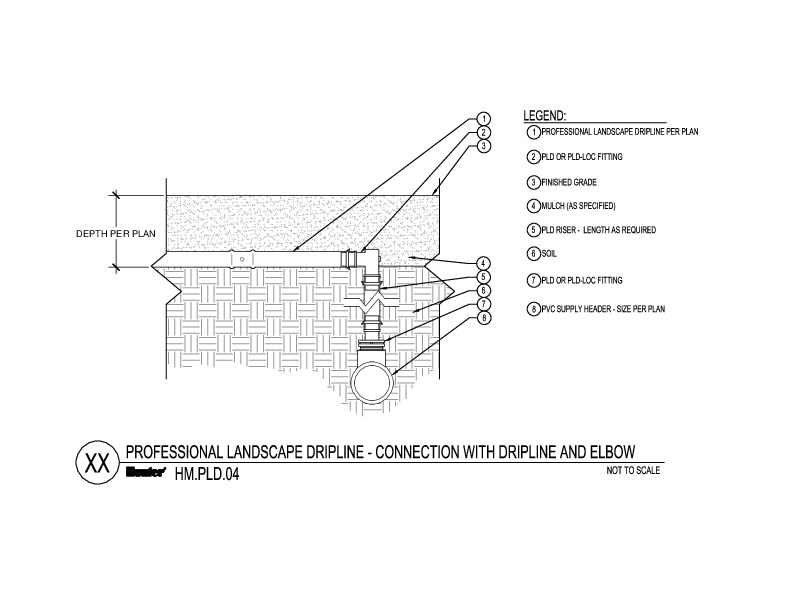

| PLD Connection with Dripline and Elbow | DWG | DXF | PDF-A4 | |

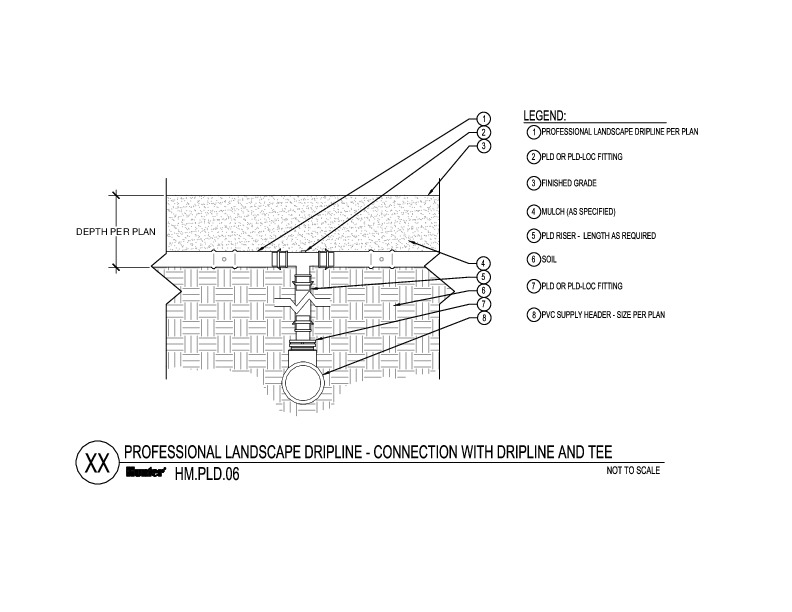

| PLD Connection with Dripline and TEE | DWG | DXF | PDF-A4 | |

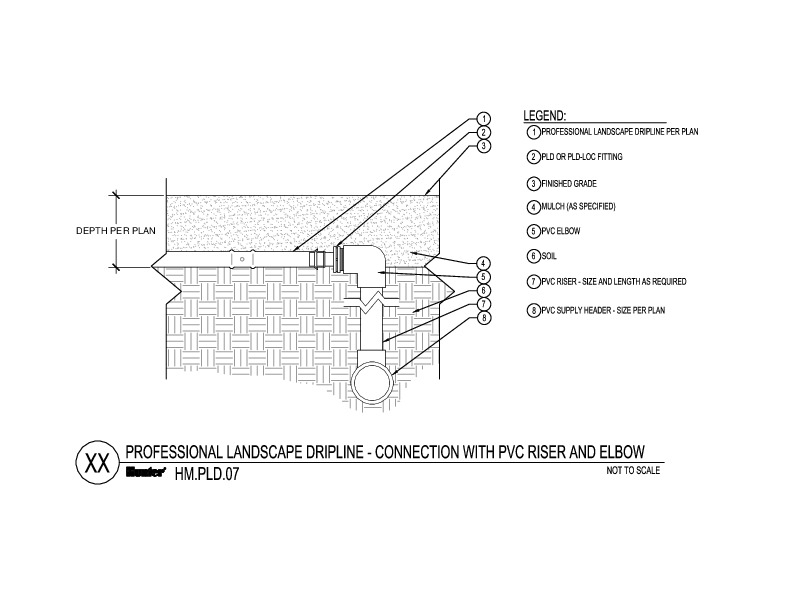

| PLD Connection with PVC Riser and Elbow | DWG | DXF | PDF-A4 | |

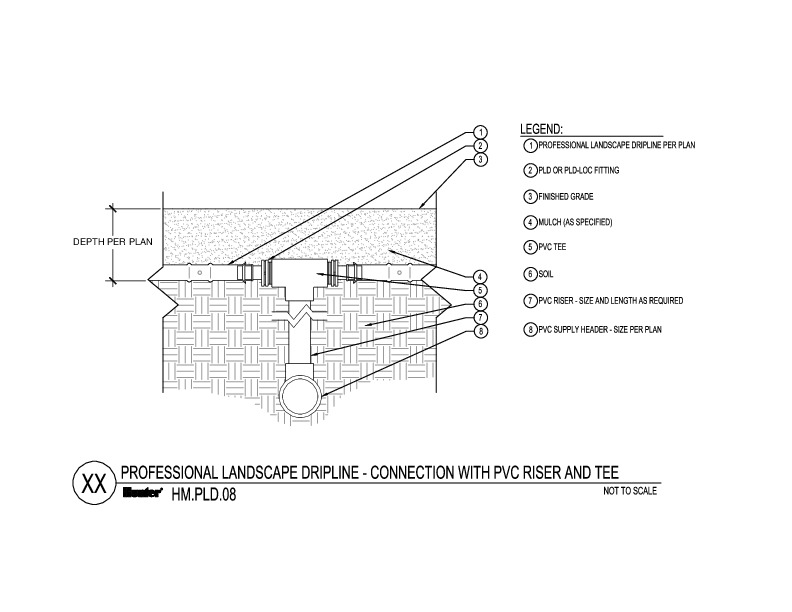

| PLD Connection with PVC Riser and TEE | DWG | DXF | PDF-A4 | |

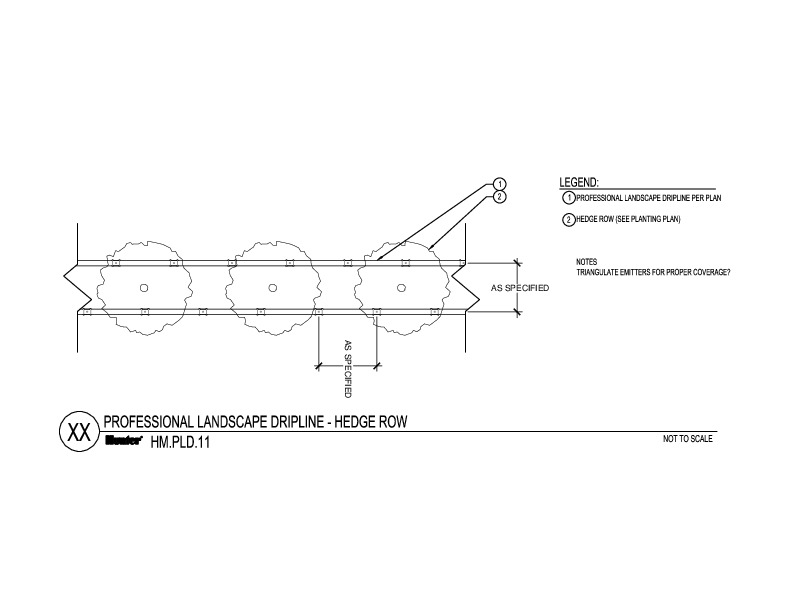

| PLD Hedge Row | DWG | DXF | PDF-A4 | |

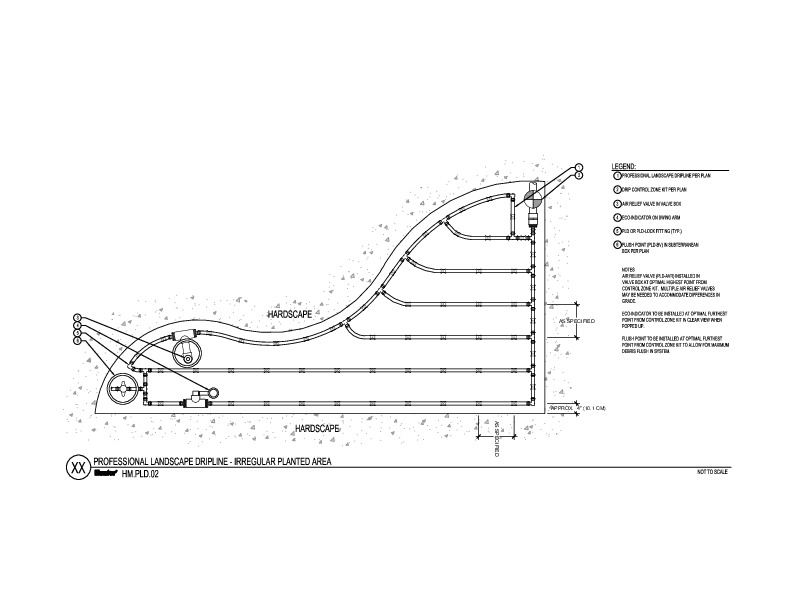

| PLD Irregular Planted Area | DWG | DXF | PDF-A4 | |

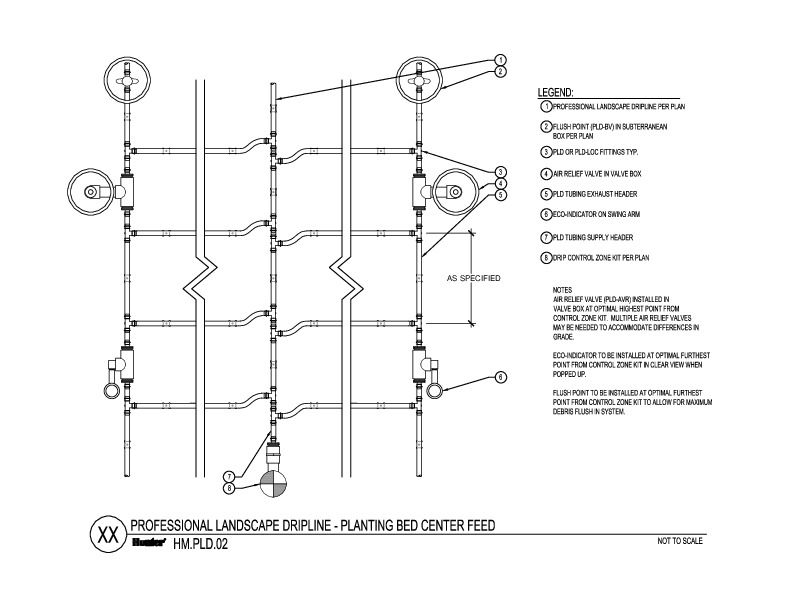

| PLD Planting Bed Center Feed | DWG | DXF | PDF-A4 | |
| PLD Planting Bed End Feed | DWG | DXF | PDF-A4 | |

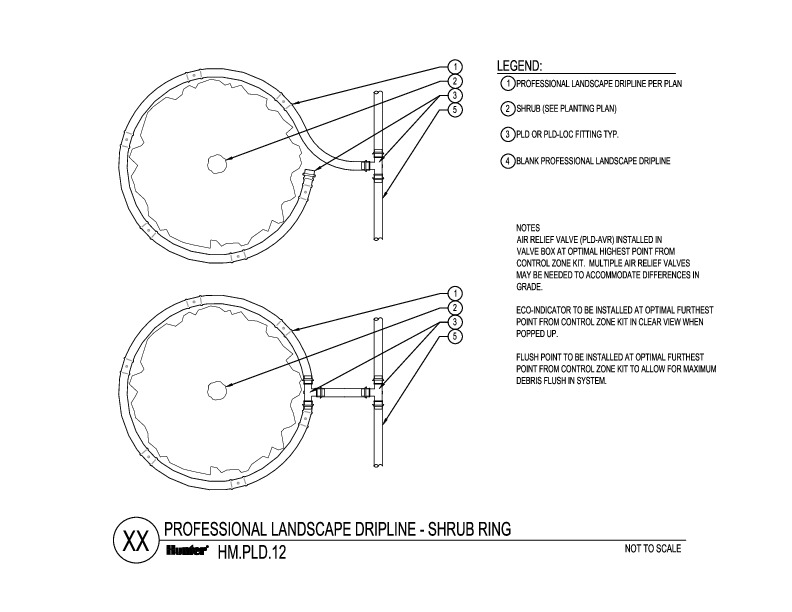

| PLD Shrub Ring | DWG | DXF | PDF-A4 | |

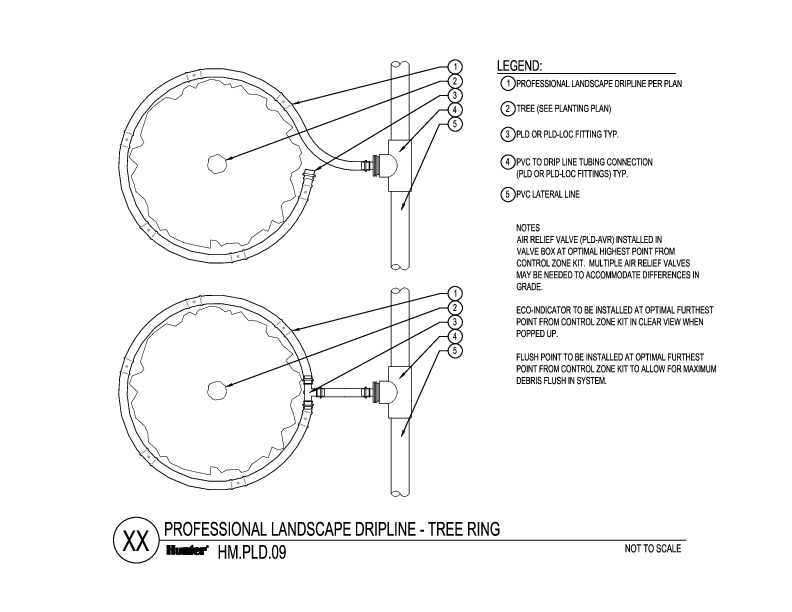

| PLD Tree Ring | DWG | DXF | PDF-A4 | |

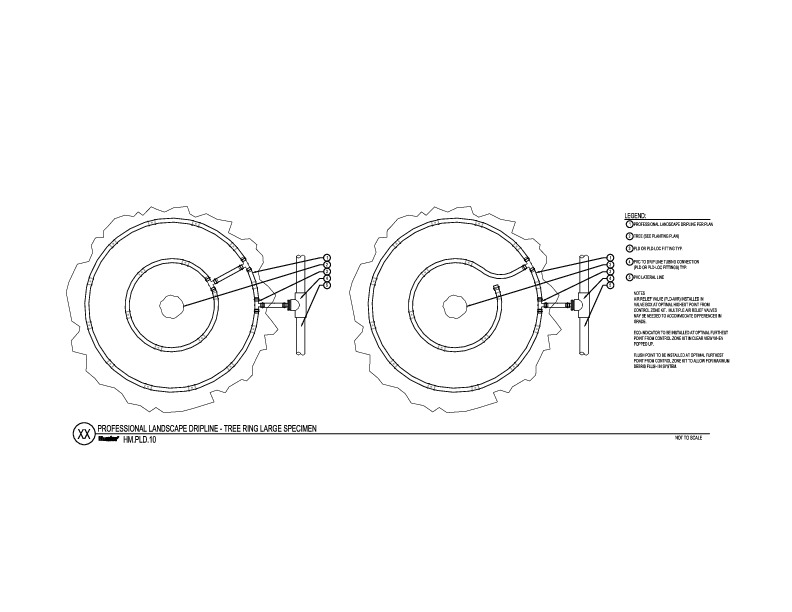

| PLD Tree Ring Large Specimen | DWG | DXF | PDF-A4 |
Szczegóły instalacji CAD
Zdjęcia

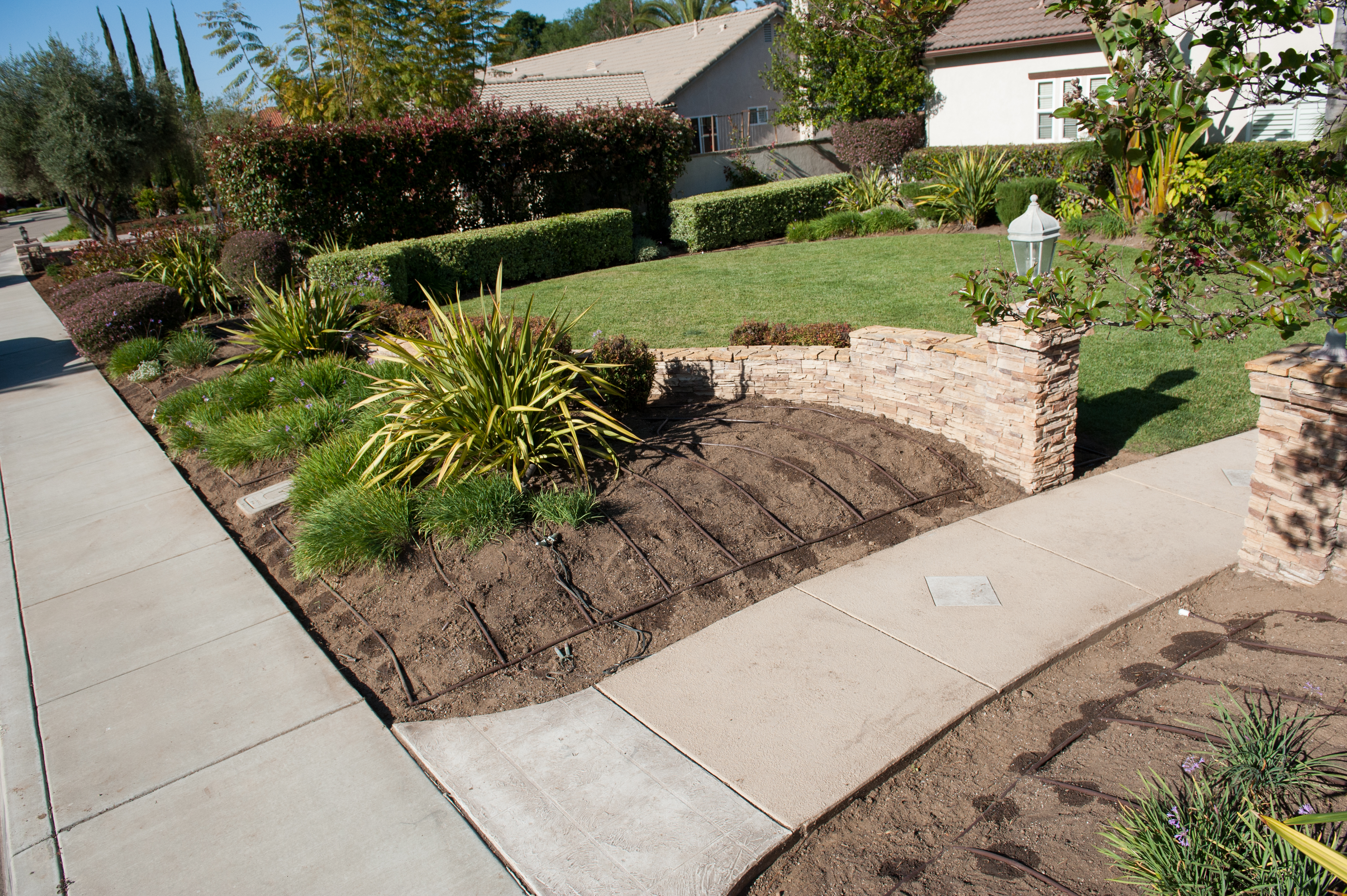

Zdjęcia zastosowania
Tytuł:

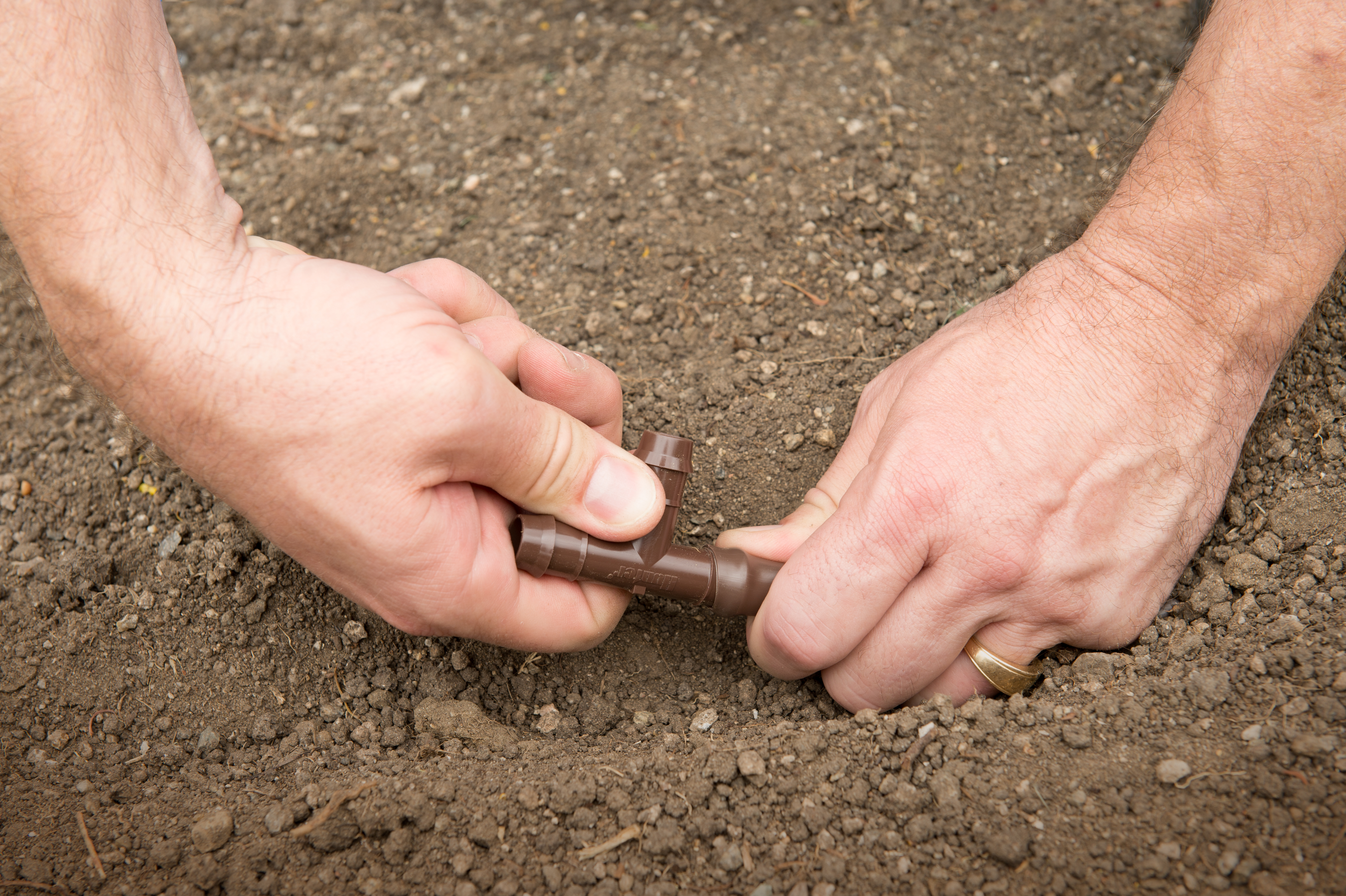

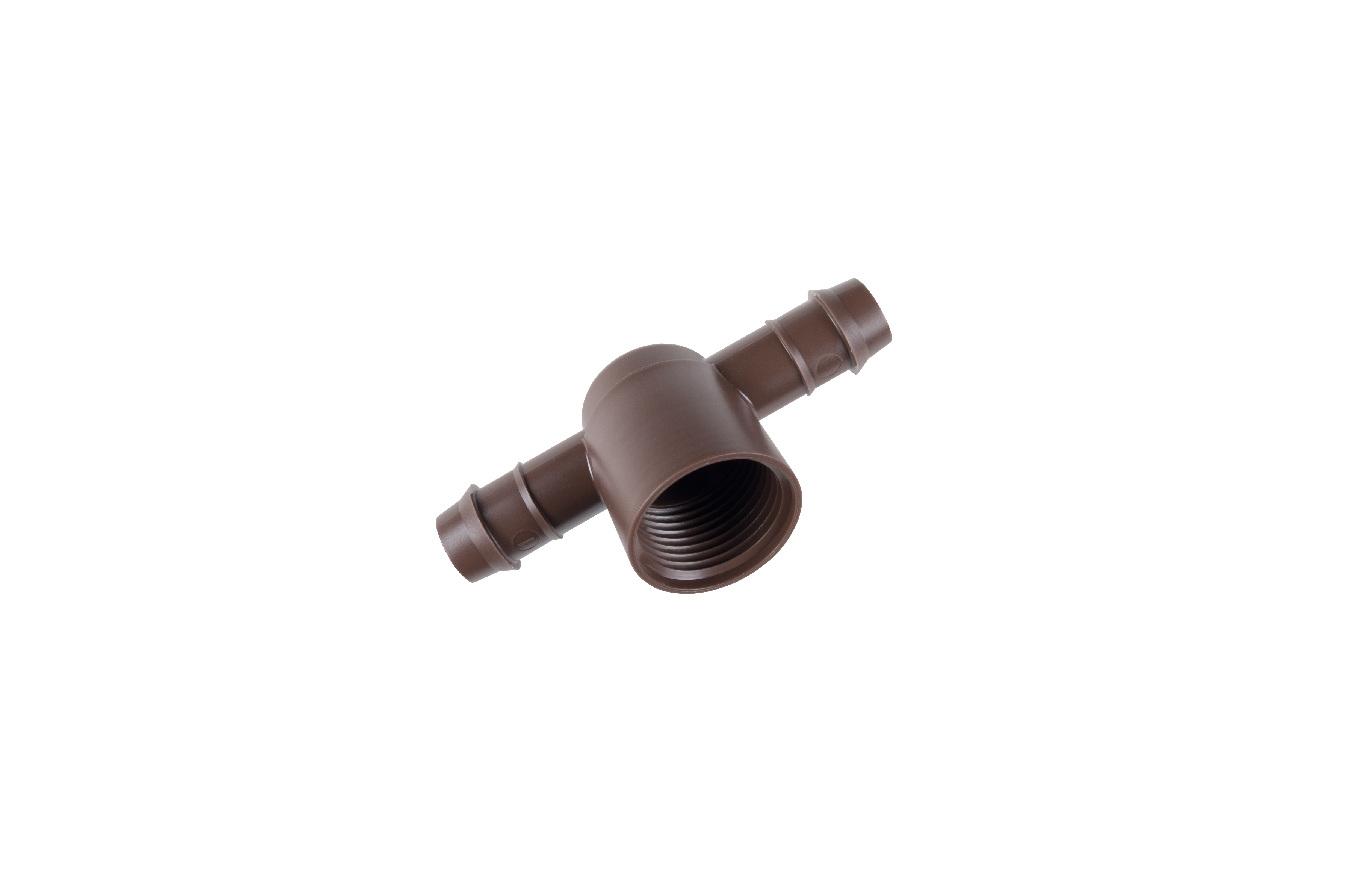

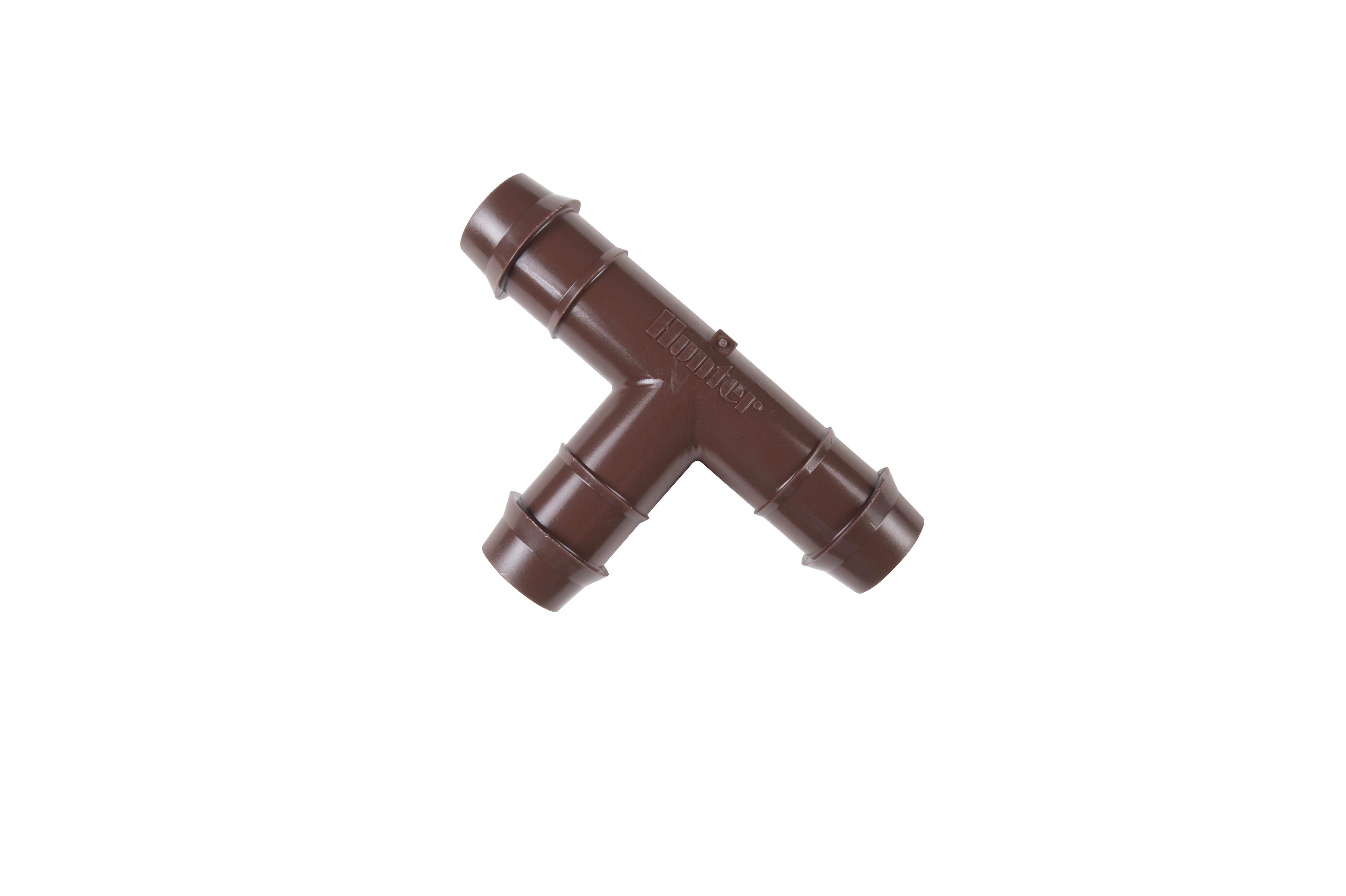

PLD-TEE 17mm Fitting
