Se connecter au programmateur

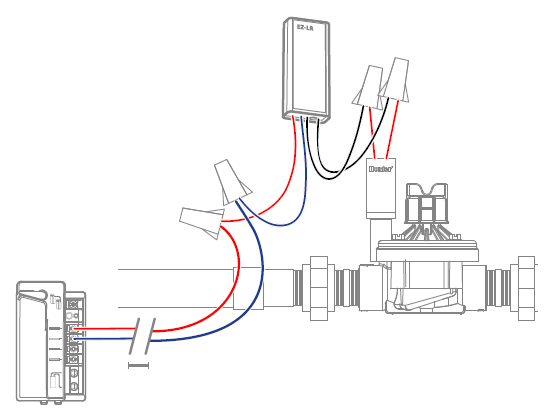

- Installez le décodeur dans le boîtier d'électrovanne, avec ou à proximité d'une électrovanne ou d'un relais.
- Branchez les fils rouge et bleu du décodeur au câble signal du programmateur (la borne de branchement n'a aucune importance).
- Branchez les câbles noirs du décodeur au solénoïde ou au relais (la borne de branchement n'a aucune importance).
- Sécurisez toutes les épissures à l'aide de connecteurs étanches.

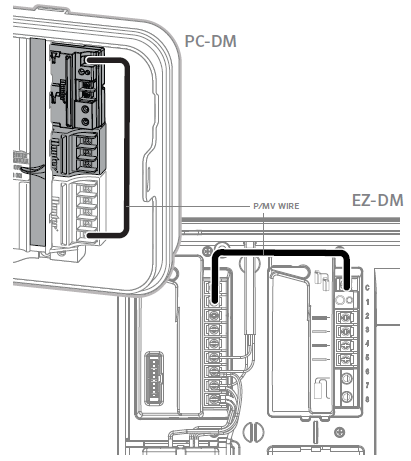

Connexion P/MV
- Branchez le cavalier P/MV du module d'alimentation du programmateur sur la borne P/MV du module de sortie du décodeur.
- Installez le décodeur MV sur le câble signal.
Distance au module (mètres)
| Tableau de branchement | ||
|---|---|---|
| Calibre de fil SI | EZ-1 un solénoïde actif | EZ-LR un solénoïde actif |
| 0,5 mm2 | 167 m | 348 m |
| 0,8 mm2 | 267 m | 558 m |
| 1 mm2 | 333 m | 696 m |
| 1,5 mm2 | 500 m | 1044 m |
| 2,5 mm2 | 833 m | 1742 m |
| 4 mm2 | 1,333 m | 2786 m |
IMPORTANT : les distances du tableau des branchements sont calculées sur la base de 60 Hz pour le calibrage américain normalisé des fils, et sur 50 Hz pour le calibrage international, avec une température de fil de 122 °F (50 °C), et un facteur de sécurité de 10 %.
Caractéristiques de fonctionnement
- Tension d'entrée du câble signal : ~ 24 V c.a., 50/60 Hz
- Tension de sortie EZ-LR : sortie exclusive haute fréquence et basse tension pour solénoïdes CA classiques.
- Un voltmètre standard n'est pas précis pour la sortie de l'EZ-LR. Pour vérifier son bon fonctionnement, il est recommandé d'utiliser le voyant d'activité du décodeur et un solénoïde en bon état.
- Boîtier : IP68 (submersible)
