The trajectory and spray height of the water stream leaving a sprinkler nozzle is important information when designing and installing irrigation systems.

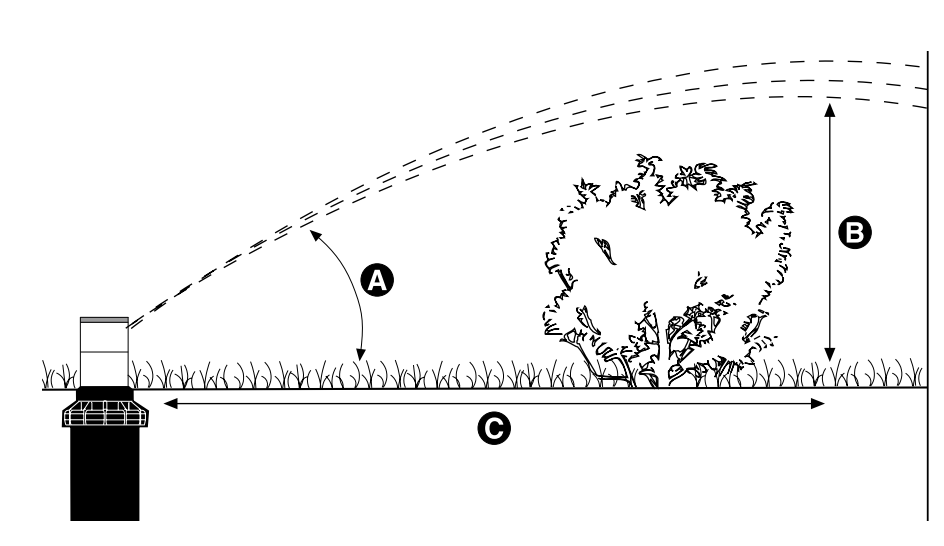

A = Degrees of trajectory
B = Max Height of Spray
C = Distance from head to Maximum Height
These rotor nozzle trajectory charts are designed to help determine how close a sprinkler can be placed to an object such as a fence or hedge without obstructing the spray pattern. All information shown is at optimum operating pressures.
HUNTER NOZZLE HEIGHT AND TRAJECTORY CHART
| Model | Color | Nozzle No. | Pressure (PSI) | Degrees of Trajectory | Max Height of Spray | Distance from Head to Maximum Height (ft.) |
|---|---|---|---|---|---|---|
| PGJ | Red | 0.75 | 40 | 10 | 2' | 4 |
| 1 | 40 | 10 | 2' | 8 | ||
| 1.5 | 40 | 10 | 3' | 12 | ||
| 2 | 40 | 15 | 5' | 16 | ||
| 2.5 | 40 | 12 | 5' | 20 | ||
| 3 | 40 | 15 | 5' | 20 | ||
| 4 | 40 | 15 | 5' | 22 | ||
| 5 | 40 | 15 | 6' | 24 | ||
| PGP® | Red | 1 | 50 | 26 | 7' | 22 |
| 2 | 50 | 26 | 7' | 22 | ||
| 3 | 50 | 26 | 8' | 23 | ||
| 4 | 50 | 26 | 8' | 23 | ||
| 5 | 50 | 27 | 9' | 26 | ||
| 6 | 50 | 27 | 10' | 28 | ||
| 7 | 50 | 26 | 11' | 30 | ||
| 8 | 50 | 26 | 11' | 30 | ||
| 9 | 50 | 27 | 12' | 32 | ||
| 10 | 60 | 25 | 13' | 32 | ||
| 11 | 60 | 25 | 13' | 38 | ||
| 12 | 60 | 25 | 13' | 40 | ||
| PGP Low Angles | Gray | 4 | 50 | 15 | 5' | 22 |
| 5 | 50 | 15 | 4' | 22 | ||
| 6 | 50 | 14 | 4' | 22 | ||
| 7 | 50 | 14 | 4' | 22 | ||
| 8 | 50 | 14 | 5' | 24 | ||
| 9 | 50 | 15 | 5' | 26 | ||
| 10 | 60 | 15 | 6' | 30 | ||
| PGP Nozzles | Blue | 1.5 | 45 | 25 | 8' | 23 |
| 2 | 45 | 25 | 8' | 23 | ||
| 2.5 | 45 | 25 | 9' | 26 | ||
| 3 | 45 | 25 | 10' | 28 | ||
| 4 | 45 | 25 | 11' | 30 | ||
| 5 | 45 | 25 | 11' | 30 | ||
| 6 | 55 | 25 | 12' | 32 | ||
| 8 | 55 | 25 | 13' | 32 | ||
| PGP® Ultra/I-20 | Dark Blue | 1 | 50 | 26 | 8' | 23 |
| 1.5 | 50 | 26 | 8' | 23 | ||
| 2 | 50 | 27 | 9' | 26 | ||
| 3 | 50 | 27 | 10' | 28 | ||
| 3.5 | 50 | 26 | 11' | 30 | ||
| 4 | 50 | 26 | 11' | 30 | ||
| 6 | 50 | 27 | 12' | 32 | ||
| 8 | 60 | 25 | 13' | 32 | ||
| PGP® Ultra/I-20 | Blue | 1.5 | 45 | 25 | 8' | 23 |
| 2 | 45 | 25 | 8' | 23 | ||
| 2.5 | 45 | 25 | 9' | 26 | ||
| 3 | 45 | 25 | 10' | 28 | ||
| 4 | 45 | 25 | 11' | 30 | ||
| 5 | 45 | 25 | 11' | 30 | ||
| 6 | 55 | 25 | 12' | 32 | ||
| 8 | 55 | 25 | 13' | 32 | ||
| PGP® Ultra/I-20 Low Angle | Gray | 2.0LA | 50 | 13 | 5 | 22 |
| 2.5LA | 50 | 13 | 4 | 22 | ||
| 3.5LA | 50 | 13 | 4 | 22 | ||
| 4.5LA | 50 | 13 | 4 | 22 | ||
| PGP® Ultra/I-20 Short Radius | Black | 0.5 | 50 | 15 | 5 | 8 |
| 1 | 50 | 14 | 6 | 9 | ||
| 2 | 50 | 3 | 1 | 6 | ||
| 0.75 | 50 | 22 | 7 | 13 | ||
| 1.5 | 50 | 18 | 7 | 13 | ||
| 3 | 50 | 8 | 1 | 6 | ||
| PGP® Ultra/I-20 High Flow | Dk. Green | 10 | 50 | 20 | N/A | N/A |
| 13 | 50 | 20 | N/A | N/A | ||
| 6.0 | 50 | 15 | N/A | N/A | ||
| 8.0 | 50 | 15 | N/A | N/A | ||
| PGP Ultra/I-20-MPR-25 | Red | Q - 90 | 45 | 22 | 3 | 15 |
| T - 120 | 45 | 21 | 4 | 14 | ||
| H - 180 | 45 | 24 | 4 | 14 | ||
| F - 360 | 45 | 22 | 4 | 10 | ||
| Q - 90 | 45 | 28 | 5 | 18 | ||
| PGP Ultra/I-20-MPR-30 | Lt. Green | T - 120 | 45 | 14 | 3 | 17 |
| H - 180 | 45 | 16 | 4 | 16 | ||
| F - 360 | 45 | 18 | 2 | 13 | ||
| PGP Ultra/I-20-MPR-35 | Beige | Q - 90 | 45 | 28 | 6 | 19 |
| T - 120 | 45 | 28 | 6 | 18 | ||
| H - 180 | 45 | 16 | 4 | 17 | ||
| F - 360 | 45 | 14 | 3 | 12 | ||
| I-25 | Yellow | 4 | 50 | 25 | 9 | 22 |
| Orange | 7 | 50 | 25 | 10 | 28 | |
| Lt. Brown | 8 | 50 | 25 | 11 | 28 | |
| Lt. Green | 10 | 60 | 25 | 12 | 30 | |
| Lt. Blue | 13 | 60 | 25 | 13 | 31 | |
| Grey | 15 | 60 | 25 | 12 | 31 | |
| Red | 18 | 60 | 25 | 15 | 34 | |
| Dk. Brown | 20 | 70 | 25 | 15 | 35 | |
| Dk. Green | 23 | 70 | 25 | 16 | 38 | |
| Dk. Blue | 25 | 70 | 25 | 16 | 38 | |
| Black | 28 | 70 | 25 | 17 | 40 | |
| I-40 | Lt. Brown | 8 | 50 | 25 | 12 | 32 |
| Lt. Green | 10 | 60 | 25 | 14 | 32 | |
| Lt. Blue | 13 | 60 | 25 | 14 | 34 | |
| Grey | 15 | 60 | 25 | 15 | 42 | |
| Dk. Green | 23 | 70 | 25 | 17 | 46 | |
| Dk. Blue | 25 | 70 | 25 | 17 | 48 | |
| I-90 ADV | 33 | 80 | 22 | 15 | 42 | |
| 38 | 80 | 22 | 16 | 48 | ||
| 43 | 80 | 22 | 16 | 48 | ||
| 48 | 80 | 22 | 17 | 54 | ||
| 53 | 80 | 22 | 17 | 56 | ||
| 63 | 80 | 22 | 18 | 64 | ||
| I-90 36V | 33 | 80 | 22 | 17 | 46 | |
| 38 | 80 | 22 | 17 | 50 | ||
| 43 | 80 | 22 | 17 | 54 | ||
| 48 | 80 | 22 | 17 | 56 | ||
| 53 | 80 | 22 | 17 | 58 | ||
| 63 | 80 | 22 | 18 | 62 | ||
| I-90 ADV Low Angle | 33 | 80 | 15 | 8 | 38 | |
| 38 | 80 | 15 | 9 | 40 | ||
| 43 | 80 | 15 | 9 | 41 | ||
| 48 | 80 | 15 | 10 | 43 | ||
| 53 | 80 | 15 | 11 | 45 | ||
| 63 | 80 | 15 | 12 | 48 | ||
| I-90 36V Low Angle | 33 | 80 | 15 | 8 | 38 | |
| 38 | 80 | 15 | 9 | 40 | ||
| 43 | 80 | 15 | 9 | 41 | ||
| 48 | 80 | 15 | 10 | 43 | ||
| 53 | 80 | 15 | 11 | 45 | ||
| 63 | 80 | 15 | 12 | 48 |
