More information about نوزلات Pro الثابتة

العلامة التجارية:

ري المسطحات الخضراء

خط المنتجات:

النوزلات

طراز المنتج:

نوزلات Pro الثابتة

وحدة الاحتفاظ بالمخزون:

10Q

الوصف:

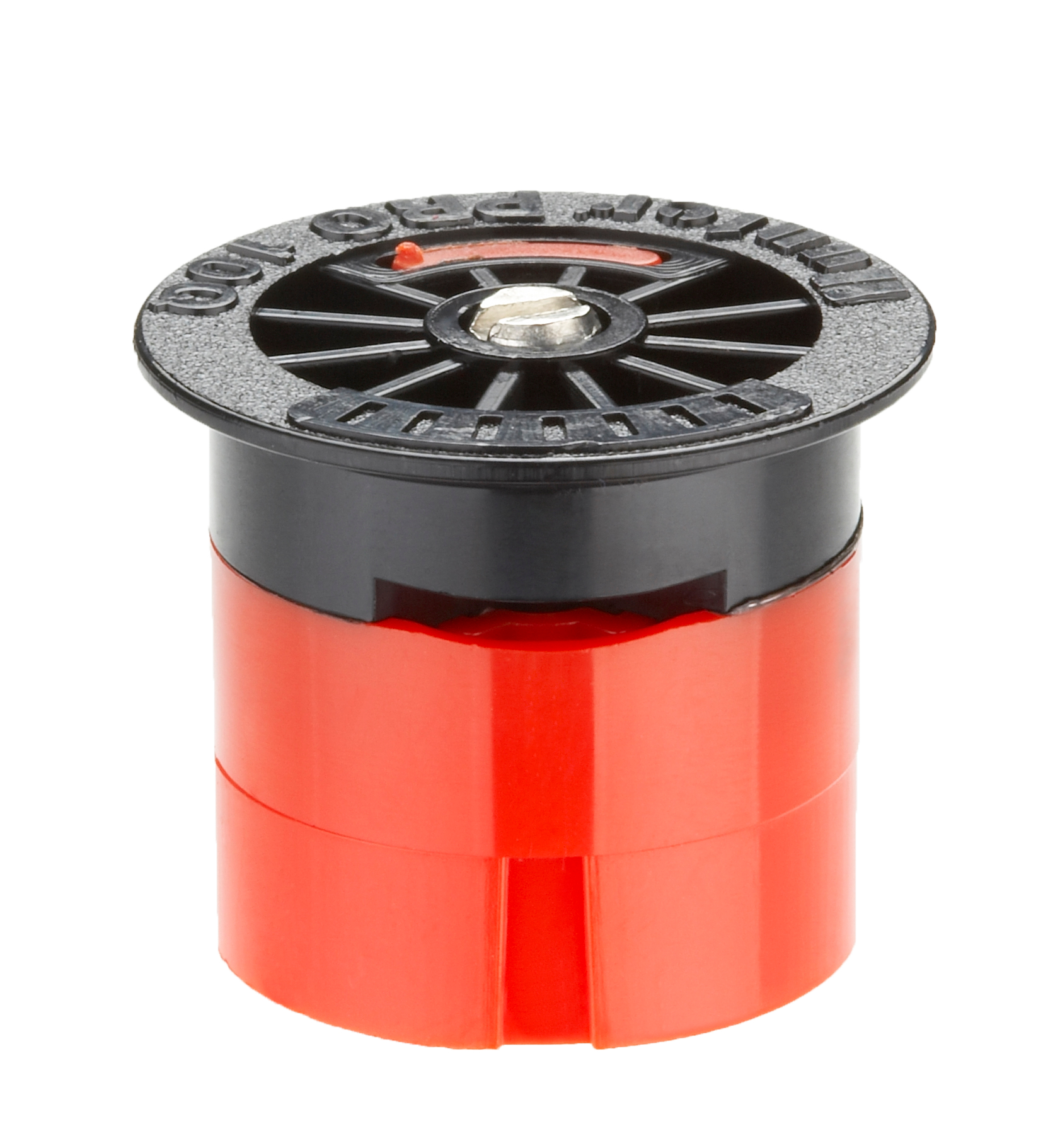

Pro Fixed Nozzle, 10' radius, 90°, fixed arc, female thread

الوصف:

نوزل Pro ثابت، نصف القطر: 3 م، 90 درجة، قوس ري ثابت، سن ملولب أنثى

تنزيل ورقة المواصفات

إضافة إلى القائمة

Shipping Information

UPC-A:

0611698113196

الكمية/الحقيبة:

25/250

لوح محيطي:

52000

لوح أرضي:

40000

كرتونة رئيسية:

250

Additional Information

خيار قوس الري:

90º

معدل الترسيب:

Approx 1.6 in/hr

نصف القطر:

10'

Specification Charts

Pro-Spray Fixed Arc Nozzles Performance Data

PRO-SPRAY FIXED ARC NOZZLES PERFORMANCE DATA

Nozzle 5 Blue •

Radius: 1.5 m
Fixed ¼, ½, Full
Trajectory 0°

Arc	Position	Pressure		Radius	Flow		Precip mm/hr
		bar	kPa	m	m³/hr	l/min
90°	Q	1.0	100	1.1	0.02	0.30	60	69
		1.5	150	1.3	0.02	0.38	54	62
		2.0	200	1.5	0.03	0.45	48	55
		2.1	210	1.5	0.03	0.46	49	57
		2.5	250	1.7	0.03	0.51	42	49
120°	T	1.0	100
		1.5	150
		2.0	200	Use Hunter 4A Nozzle
		2.1	210
		2.5	250
180°	H	1.0	100	1.1	0.40	0.60	60	69
		1.5	150	1.3	0.05	0.76	54	62
		2.0	200	1.5	0.05	0.90	48	53
		2.1	210	1.5	0.06	0.92	49	57
		2.5	250	1.7	0.06	1.02	42	49
360°	F	1.0	100	1.1	0.07	1.2	60	69
		1.5	150	1.3	0.09	1.52	54	62
		2.0	200	1.5	0.11	1.79	48	55
		2.1	210	1.5	0.11	1.85	49	57
		2.5	250	1.7	0.12	2.04	42	49

Nozzle 8 Brown •

Radius: 2.4 m
Fixed ¼, ⅓, ½, Full
Trajectory 0°

Arc	Position	Pressure		Radius	Flow		Precip mm/hr
		bar	kPa	m	m³/hr	l/min
90°	Q	1.0	100	1.7	0.04	0.62	51	59
		1.5	150	2.1	0.05	0.84	46	53
		2.0	200	2.4	0.06	1.00	42	48
		2.1	210	2.4	0.06	1.03	43	49
		2.5	250	2.7	0.07	1.13	37	43
120°	T	1.0	100	1.7	0.05	0.83	51	59
		1.5	150	2.1	0.07	1.12	46	53
		2.0	200	2.4	0.08	1.33	42	48
		2.1	210	2.4	0.08	1.37	43	49
		2.5	250	2.7	0.09	1.51	37	33
180°	H	1.0	100	1.7	0.08	1.33	55	64
		1.5	150	2.1	0.10	1.69	46	53
		2.0	200	2.4	0.12	1.99	42	48
		2.1	210	2.4	0.12	2.05	43	49
		2.5	250	2.7	0.14	2.27	37	43
360°	F	1.0	100	1.7	0.16	2.67	55	64
		1.5	150	2.1	0.20	3.37	46	53
		2.0	200	2.4	0.24	3.99	42	48
		2.1	210	2.4	0.25	4.10	43	49
		2.5	250	2.7	0.27	4.54	37	43

Nozzle 10 Red •

Radius: 3.0 m
Fixed ¼, ⅓, ½, Full
Trajectory 15°

Arc	Position	Pressure		Radius	Flow		Precip mm/hr
		bar	kPa	m	m³/hr	l/min
90°	Q	1.0	100	2.4	0.07	1.08	45	52
		1.5	150	2.7	0.08	1.33	44	50
		2.0	200	3.0	0.09	1.53	41	47
		2.1	210	3.0	0.09	1.57	42	48
		2.5	250	3.3	0.10	1.71	38	44
120°	T	1.0	100	2.4	0.09	1.44	45	52
		1.5	150	2.7	0.11	1.77	44	50
		2.0	200	3.0	0.12	2.04	41	47
		2.1	210	3.0	0.13	2.09	42	48
		2.5	250	3.3	0.21	3.43	38	44
180°	H	1.0	100	2.4	0.13	2.17	45	52
		1.5	150	2.7	0.16	2.65	44	50
		2.0	200	3.0	0.18	3.06	41	47
		2.1	210	3.0	0.19	3.14	42	48
		2.5	250	3.3	0.21	3.43	38	44
360°	F	1.0	100	2.4	0.26	4.33	45	52
		1.5	150	2.7	0.32	5.31	44	50
		2.0	200	3.0	0.37	6.13	41	47
		2.1	210	3.0	0.38	6.28	42	48
		2.5	250	3.3	0.41	6.85	38	44

Nozzle 12 Green •

Radius: 3.7 m
Fixed ¼, ⅓, ½, ⅔, ¾, Full
Trajectory 28°

Arc	Position	Pressure		Radius	Flow		Precip mm/hr
		bar	kPa	m	m³/hr	l/min
90°	Q	1.0	100	3.0	0.10	1.58	42	49
		1.5	150	3.4	0.12	2.00	42	48
		2.0	200	3.7	0.14	2.37	41	48
		2.1	210	3.7	0.15	2.43	43	49
		2.5	250	4.0	0.16	2.69	40	47
120°	T	1.0	100	3.0	0.13	2.11	42	49
		1.5	150	3.4	0.16	2.67	42	48
		2.0	200	3.7	0.19	3.16	41	48
		2.1	210	3.7	0.19	3.25	43	49
		2.5	250	4.0	0.22	3.59	40	47
180°	H	1.0	100	3.0	0.19	3.17	42	49
		1.5	150	3.4	0.24	4.01	42	48
		2.0	200	3.7	0.28	4.73	41	48
		2.1	210	3.7	0.29	4.87	43	49
		2.5	250	4.0	0.32	5.39	40	47
360°	F	1.0	100	3.0	0.38	6.33	42	49
		1.5	150	3.4	0.48	8.01	42	48
		2.0	200	3.7	0.57	9.47	41	48
		2.1	210	3.7	0.58	9.74	43	49
		2.5	250	4.0	0.65	10.78	40	47

Nozzle 15 Black •

Radius: 4.6 m
Fixed ¼, ⅓, ½, ⅔, ¾, Full
Trajectory 28°

Arc	Position	Pressure		Radius	Flow		Precip mm/hr
		bar	kPa	m	m³/hr	l/min
90°	Q	1.0	100	3.9	0.15	2.50	39	46
		1.5	150	4.2	0.18	3.06	42	48
		2.0	200	4.6	0.21	3.54	40	46
		2.1	210	4.6	0.22	3.62	41	47
		2.5	250	4.9	0.24	3.95	40	46
120°	T	1.0	100	3.9	0.20	3.33	39	46
		1.5	150	4.2	0.24	4.08	42	48
		2.0	200	4.6	0.28	4.71	40	46
		2.1	210	4.6	0.29	4.83	41	47
		2.5	250	4.9	0.32	5.27	40	46
180°	H	1.0	100	3.9	0.30	5.00	39	46
		1.5	150	4.2	0.37	6.12	42	48
		2.0	200	4.6	0.42	7.07	40	46
		2.1	210	4.6	0.43	7.25	41	47
		2.5	250	4.9	0.47	7.91	40	46
360°	F	1.0	100	3.9	0.60	10.00	39	46
		1.5	150	4.2	0.73	12.25	42	48
		2.0	200	4.6	0.85	14.14	40	46
		2.1	210	4.6	0.87	14.49	41	47
		2.5	250	4.9	0.95	15.81	40	46

Nozzle 17 Grey •

Radius: 5.2 m
Fixed ¼, ½
Trajectory 28°

Arc	Position	Pressure		Radius	Flow		Precip mm/hr
		bar	kPa	m	m³/hr	l/min
90°	Q	1.0	100	4.7	0.19	3.17	34	40
		1.5	150	4.9	0.23	3.88	39	45
		2.0	200	5.2	0.27	4.48	40	46
		2.1	210	5.2	0.28	4.59	41	47
		2.5	250	5.5	0.30	5.01	40	46
120°	T	1.0	100
		1.5	150
		2.0	200	Use Hunter 17A Nozzle
		2.1	210
		2.5	250
180°	H	1.0	100	4.7	0.38	6.33	34	40
		1.5	150	4.9	0.47	7.76	39	45
		2.0	200	5.2	0.54	8.96	40	46
		2.1	210	5.2	0.55	9.18	41	47
		2.5	250	5.5	0.60	10.01	40	46
360°	F	1.0	100
		1.5	150
		2.0	200	Use Hunter 17A Nozzle
		2.1	210
		2.5	250

Bold = Recommended pressure
